板金加工における熱管理：工業用筐体の放熱量の計算

産業オートメーションやエネルギー貯蔵における部品密度の増加に伴い、これらのシステムを収容する筐体は、単なる保護シェルから能動的な熱管理装置へと変化しています。機器の故障はめったに瞬時に起こるものではなく、通常はメーカーが規定する許容温度を超える動作温度に長時間さらされた結果です。効果的に熱を放散するシステムを設計するには、材料の精密な選定、穿孔率の計算、そして密閉された金属空間内における熱力学的挙動の理解が不可欠です。

この文書では、基本的な換気から計算された熱力学的制御へと発展させ、特注製作されたハードウェアにおける熱負荷を計算および管理するために必要な工学的変数について概説します。

材料選定：熱伝導率と放射率

密閉された換気のない空間における受動冷却の主なメカニズムは、金属壁を通る伝導であり、それに続いて自然対流と外部表面からの放射が起こります。この熱伝達効率は、使用する合金の種類によって決まります。熱伝導率は材料の厚さを通して熱が伝わる速度を測定するのに対し、放射率は表面が熱をどれだけ効率的に放射するかを測定します。

軟鋼（SPCC）とアルミニウム（AL5052/AL6061）は、熱負荷に対する挙動が大きく異なります。アルミニウムは炭素鋼の約4倍の速さで熱を伝導するため、優れたヒートシンクとして機能します。しかし、表面が光沢のあるアルミニウムは放射率が非常に低いため、周囲の空気への熱の放出が困難です。アルミニウムの放熱性能を最適化するには、陽極酸化処理または粉体塗装を施す必要があり、これにより放射率が大幅に向上します。

高温の屋外環境に設置される密閉型筐体の場合、内部の電力を放散するために必要な表面積を正確に計算する必要があります。密閉型筐体内の温度上昇の一般式は ΔT = P / (k × A) で、P は内部の電力損失（ワット）、A は露出表面積（平方メートル）、k は熱伝達係数を表す定数（空気中の自然対流の場合、通常 5～6 W/m²K）です。

アクティブ冷却のための穿孔比の計算

内部発熱量が表面からの自然放熱能力を超えると、冷却ファンによる強制対流が不可欠となる。このような場合、換気口の形状がファンの効率を左右する。よくある設計ミスとして、板金の開口面積比と冷却システムに必要な風量（立方フィート/分）を一致させないことが挙げられる。

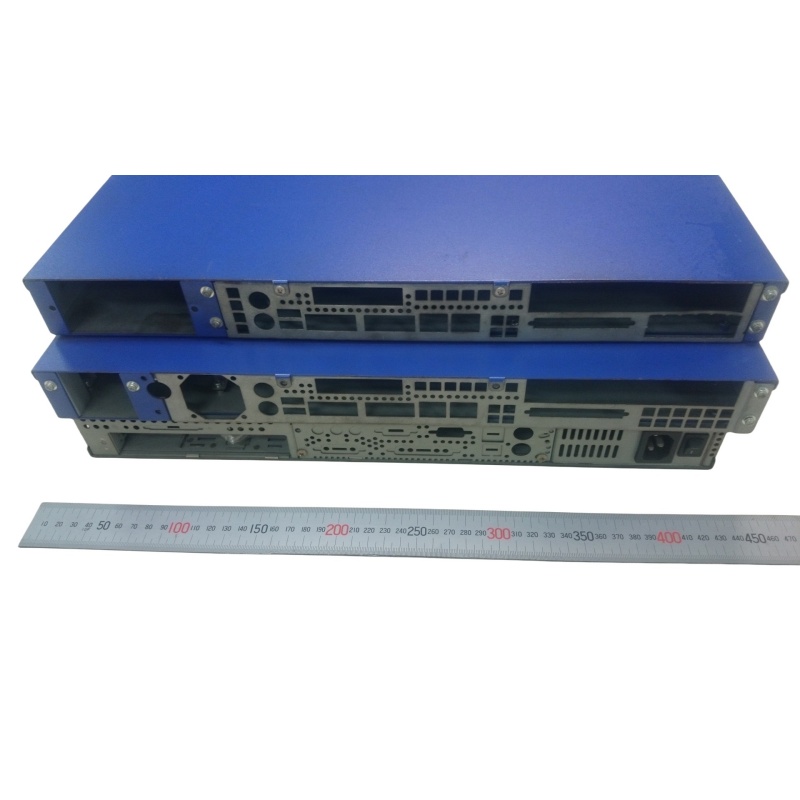

指定する際 カスタム板金製ラックマウントシャーシ ITや通信機器用途では、前面および背面ドアのパンチングパターンが正しく計算されていないと、深刻なボトルネックとなります。正方形のグリッド状に並べられた標準的な丸穴では、開口率が45%を超えることはほとんどありません。高速回転するサーバーファンに対応するためには、製造業者は千鳥配置の六角形パンチングパターンを採用する必要があります。六角形の形状は、構造的な剛性を維持しながら穴間の金属ウェブを最小限に抑え、開口率を63～70%に近づけます。

空気抵抗によって筐体内部に静圧が蓄積されます。静圧が軸流ファンの動作曲線を超えると、空気流量が大幅に低下し、数分以内に熱暴走が発生する可能性があります。エンジニアは、必要な総風量（CFM）を次の式で計算する必要があります。CFM = (Q × 3.16) / ΔT。ここで、Qは発生する総熱量（ワット）、ΔTは許容される最大温度上昇（華氏）です。

蓄電における局所的な熱負荷と太陽光負荷の管理

化学エネルギー貯蔵の設計においては、特に屋外環境においては、熱力学が大きく変化する。 頑丈な板金製バッテリーボックス 内部放電熱（セルからのジュール熱）と外部の太陽光放射の両方を考慮する必要があります。リチウムイオンモジュールは温度勾配に非常に敏感です。筐体上部のセルが下部のセルよりも5℃高い温度で動作する場合、バッテリーの劣化が急速に加速し、システム全体の寿命が損なわれます。

熱成層化に対処するため、内部の板金構造には精密に設計されたバッフルが必要です。単にバッテリーを平らなバックプレートに取り付けるのではなく、製造業者はCNC加工された内部仕切りを使用して、バッテリー管理システム（BMS）のヒートシンクに冷気を直接流し、セルモジュールに到達させます。さらに、屋外システムでは二重壁構造を採用しています。二次的な外部金属スキンが太陽光遮蔽板として機能し、外側スキンと一次筐体壁の間に15mmから25mmの空気層を設けます。外側スキンが太陽光で加熱されると、煙突効果により空気層内の空気が自然に上昇し、下部から冷気を引き込み、太陽熱負荷が内部コンパートメントに侵入する前に積極的に遮断します。

高熱応力下における構造的完全性

熱は電子部品を損傷させるだけでなく、金属製筐体の寸法を物理的に変化させます。熱膨張係数（CTE）は、材料が加熱された際にどれだけ伸びるかを定義するものです。数ミリメートルの膨張は無視できるように思えるかもしれませんが、厳密な公差で組み立てられた部品には深刻な機械的ストレスを与えます。

内部温度が65℃を超える状態で動作する場合、 特注産業機器用キャビネットフレーム 構造部材は著しい熱膨張を起こします。構造支柱がアルミニウム（CTE：23.6 µm/m·°C）製で、内部取り付けレールが炭素鋼（CTE：12.0 µm/m·°C）製の場合、2つの金属は全く異なる速度で膨張します。2メートルの垂直スパンにわたって、この膨張差によってリベットがせん断されたり、ドアヒンジが固着したり、内部のDINレールが歪んで位置がずれたりする可能性があります。これを軽減するために、構造エンジニアは、異なる合金が交差する箇所に、フローティングファスナーアセンブリ（PTFEワッシャーやキャプティブスプリングナットなど）を備えたスロット付き取り付け穴を使用し、フレームの構造的完全性を損なうことなく、金属が単一軸に沿って自由に膨張および収縮できるようにします。
