特注板金部品の価格が本来よりも高くなっているのはなぜですか？

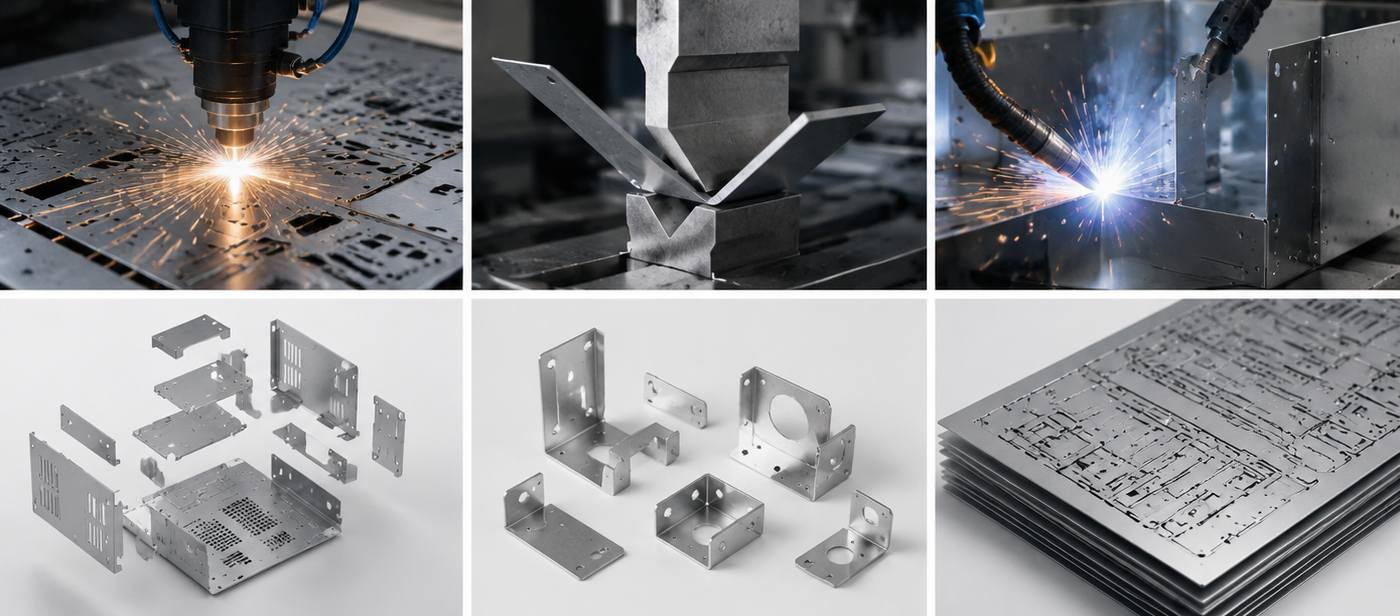

産業用ハードウェア分野では、3D CADモデルと物理的でコスト効率の高い製品との間のギャップを埋めるのが、製造性設計（DFM）です。シミュレーションでは完璧に機能する設計であっても、レーザー切断、曲げ加工、溶接といった工程における金属の物理的挙動を考慮していない場合、不必要な製造コストが発生することがよくあります。エンジニアリング段階でこれらの変数を考慮することで、コストのかかる修正を回避し、市場投入までの時間を短縮できます。

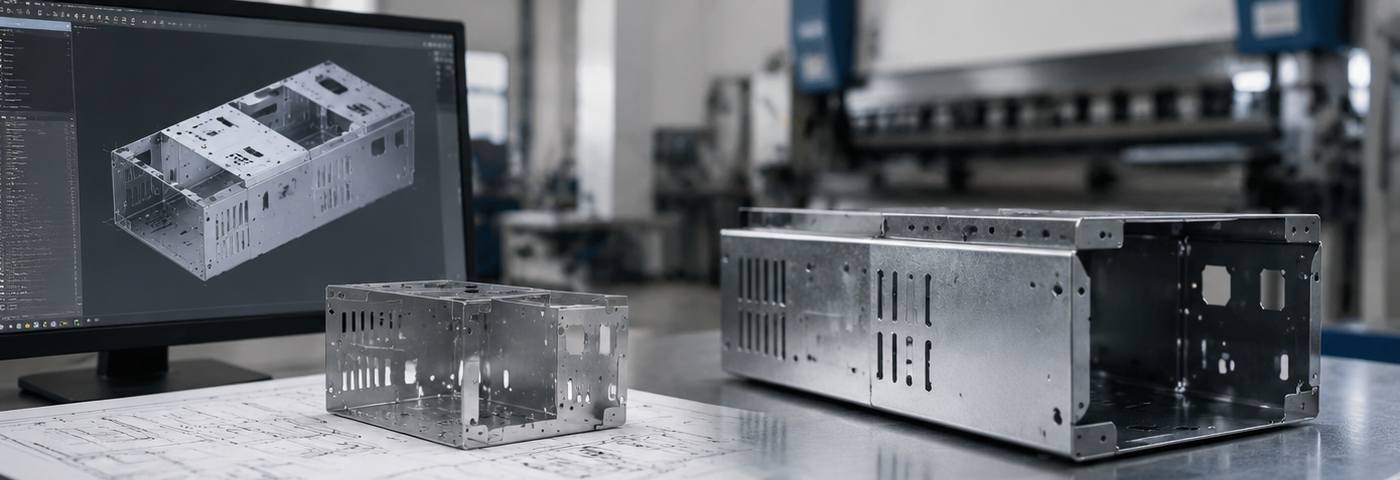

部品を最適化する 高精度金属筐体の製造 これは設計意図を損なうことではなく、部品の幾何学的特徴を工場現場の具体的な能力や工具の制約に合わせることです。この文書では、構造的完全性を確保しつつ加工時間を最小限に抑えるために、エンジニアが板金部品に適用しなければならない重要なDFM（設計製造性）原則について詳しく説明します。

曲げ逃げとフランジ拘束

板金を曲げると、曲げ軸の外側の材料は引張応力を受けて伸び、内側の材料は圧縮応力を受けます。曲げが適切な逃げ加工なしにエッジや他の形状に近すぎると、金属が裂けたり、変形したり、隣接する形状が歪んだりします。曲げ応力を分離するために、展開図に曲げ逃げ加工を組み込む必要があります。

DFM（設計製造性）の標準的なルールとして、曲げ逃げ部の深さは材料の厚さ＋曲げ半径以上、幅は材料の厚さ以上でなければなりません。さらに、プレスブレーキのVダイに対してフランジが短すぎると、機械が金属を正確に把持して成形することができなくなります。CNC曲げ加工では、下降ストローク中に金属がダイ開口部を安定して通過するように、フランジの最小長さを確保する必要があります。

穴の近接性と貫通力学

曲げ線や材料の端に近すぎる位置に穴、スロット、または切り欠きを設けると、製造上の重大なリスクが生じます。穴が曲げの変形領域と交差すると、穴は楕円形に伸びてしまい、精密なハードウェア挿入（PEMナットやスペーサーなど）には使用できなくなります。厳密なエンジニアリングガイドラインとして、穴の端から曲げの開始点までの距離は、材料の厚さの1.5倍に曲げ半径を加えた値以上でなければなりません。

同様に、穴をブランクの外縁に近づけすぎると、縁が膨らんでしまいます。高度なレーザー切断は従来のパンチングプレスに比べて機械的ストレスを軽減しますが、金属の狭い部分では熱が集中し、局所的な反りが発生する可能性があります。穴と材料の縁との間に、材料の厚さの少なくとも1.5倍の距離を確保することで、寸法安定性が確保されます。

ハードウェア統合と許容誤差の積み重ね

大規模な集合体では 工業用CNC曲げ加工電気キャビネットシャーシ複数の板金部品を組み立てる際には、部品が完全に一直線に並ぶ必要があります。公差の累積とは、個々の曲げ加工における許容誤差が大きな部品全体に蓄積され、最終的な取り付け穴の位置ずれを引き起こす現象です。プレスブレーキのオペレーターが5回連続の曲げ加工で±0.1mmの公差を達成することに完全に依存するのは、コストがかかり不安定な生産戦略です。

効果的なDFM（設計製造性）は、自己固定設計を活用することで公差の累積に対応します。タブとスロットの形状を平面パターンに組み込むことで、溶接前に金属部品を正確に嵌合させることができ、位置合わせ工程における人為的ミスを排除できます。さらに、嵌合するアセンブリの片側にスロット穴を設けることで必要な柔軟性を確保し、全体の曲げ寸法が数ミリメートル程度変動してもボルトが通過できるようになります。

ブランクネスティングにおける材料歩留まりの最適化

カスタム金属加工では、原材料費が総単価の40%以上を占めることがよくあります。不規則で複雑な形状の部品は、標準的な4x8フィートまたは5x10フィートの金属板に組み込むと、膨大な量のスクラップが発生します。たとえば、エンジニアは、複雑な一体構造を基本的な長方形のパネルに再設計できるかどうかを評価する必要があり、 カスタムレーザーカット板金ブラケット それらはその後、スポット溶接またはリベット留めによって接合される。

二次接合工程（溶接など）を追加すると人件費が発生しますが、設計変更によってレーザー加工の歩留まりが60%から85%に向上すれば、1,000個の生産ロットにおける材料費の削減効果は、組み立て作業にかかる人件費をはるかに上回ります。長方形やL字型などの基本的な幾何学的形状に似た展開図を設計することで、プログラミングソフトウェアが部品をシート材上でしっかりと連結させることが可能になり、単位当たりの材料費を削減できます。
