カスタム板金ブラケット設計エンジニアリングは、サーバーラックの組み立てをどのように効率化するのか？

データセンター、産業オートメーション、通信といった急速に変化する世界では、組み立て時間は重要なコスト要因です。エンジニアが複雑な19インチサーバーラックや産業用電気キャビネットを設計する際、迅速なプラグアンドプレイインストールを可能にするコンポーネントをますます求めるようになっています。ここで、高度に設計された 特注板金製取付ブラケット が作用する。

美観を重視する一般的な外部筐体とは異なり、内部シャーシトレイとスライドブラケットは、精度、構造的剛性、そしてシームレスな統合を最優先に設計されています。Huapusheng（HPS）では、高度な製造設備を活用し、組み立てのボトルネックを解消する高精度な部品を提供しています。これらの重要な構造要素を製造するために必要なエンジニアリングおよび製造プロセスについて見ていきましょう。

1. 工具不要の取り付けブラケットの構造

従来のボルトオン式アセンブリから工具不要設計への移行は、ITおよび通信ハードウェア分野に革命をもたらしている。 サーバーラック内部取り付けプレート 多くの場合、U字型の連結フック、位置決めタブ、複雑な鍵穴状のスロットが組み合わさった構造になっている。

これらの機能により、技術者はドライバーや特殊工具を使わずに、重いIT機器、バッテリーモジュール、電源装置などを数秒で所定の位置にスライドさせて固定できます。しかし、工具不要のブラケットを設計するには、製造上の大きな課題が伴います。連結フックの位置がわずか0.1mmずれているだけでも、ブラケットがシャーシレールに正しくかみ合わなかったり、振動でガタついたりする原因となります。

2. CNC精度：ISO 2768-m公差の達成

工具不要の取り付けに必要な完璧な位置合わせを保証するためには、製造パートナーは最先端の切断装置を備えている必要があります。当社では、高度なCNCタレットパンチプレスと高出力ファイバーレーザーを使用し、亜鉛メッキ鋼板（SGCC）または冷間圧延鋼板（SPCC）に複雑なスロット形状を切断します。

当社の自動タレットパンチングシステムは、鍵穴や換気ルーバーなどの繰り返し加工を迅速かつ正確に行うのに特に効果的です。ISO 2768-mの加工公差を厳守することで、すべてのスロットと位置決めピンがお客様独自の嵌合部品と完全に位置合わせされることを保証し、真にシームレスな組み立てを実現します。

3. 多軸曲げによる構造的完全性

シャーシ内部のトレイは、高密度な電子機器、銅製トランス、あるいは重量のあるリチウムイオンバッテリーパックなどを支えるため、しばしば相当な荷重がかかります。平らな金属板では、これらの重量を支えるのに必要な剛性がなく、時間の経過とともにたわんだり曲がったりしてしまいます。

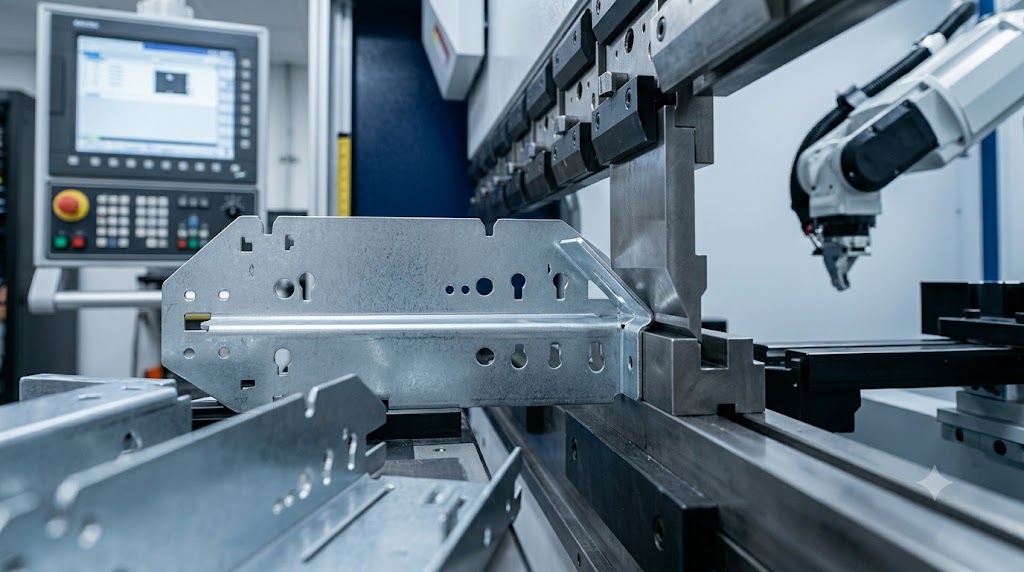

この課題に対処するため、当社のエンジニアは多軸CNCプレスブレーキ成形を採用しています。ブラケットの端部を特定のフランジ形状（CチャンネルやU字曲げなど）に折り曲げることで、部品の耐荷重能力を幾何学的に向上させています。また、当社独自の製造性設計（DFM）アプローチにより、正確な曲げ加工による寸法精度も算出し、展開図を3D形状に折り曲げた後も、全体の寸法精度が完璧であることを保証します。

4. ターンキー方式の板金加工サービスの価値

大規模な機器メーカーにとって、切断、曲げ加工、表面処理、最終的なハードウェアの取り付けのために複数のサプライヤーを管理することは、不必要な物流上の悪夢です。信頼できるサプライヤーを見つけることは、 OEM板金加工パートナー 生産サイクル全体を一つの施設内で処理できる能力は、戦略的な優位性となる。

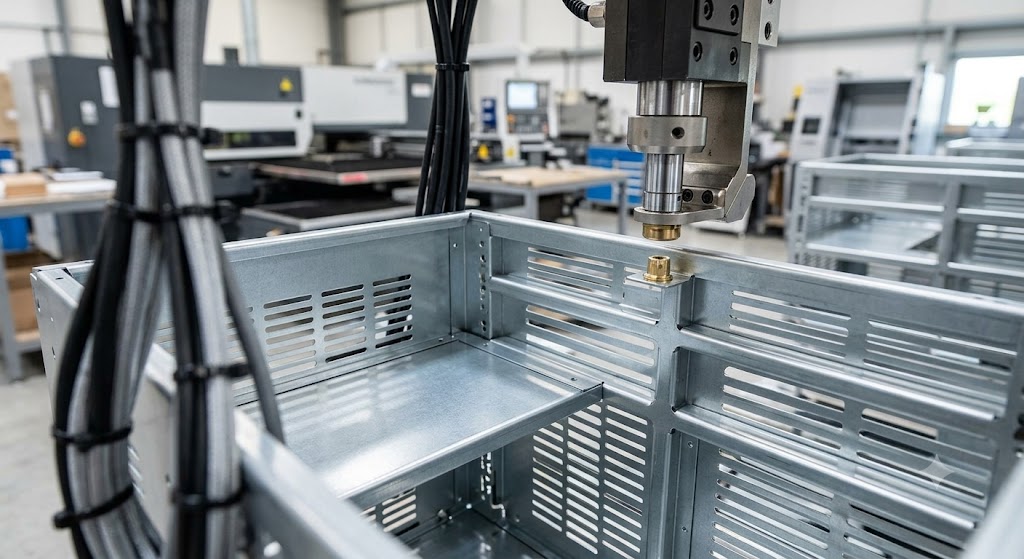

HPSは真の ターンキー方式の板金加工サービス当社は単にプレス加工された金属トレイを提供するだけでなく、 板金組立サービス全般これには、部品が当社の工場を出荷される前に、PEMファスナー、固定ネジ、ねじ込み式スペーサーを自動的に挿入する工程が含まれます。お客様の部品は、電子機器の統合に完全に準備された状態で、お客様の組立ラインに届きます。

内部ブラケットの標準製造パラメータ

内部構造部品の最適な性能とコスト効率を確保するため、当社は以下の標準的な製造パラメータを遵守しています。

よくある質問（FAQ）

最新のサーバーラックや産業用制御盤の効率的な導入は、内部取り付けブラケットの精度に大きく左右されます。HPSは、高度なCNCパンチング加工、厳格な公差管理、そして包括的なターンキー組立を活用することで、工具への依存を排除​​し、生産サイクルを加速させる構造ソリューションを提供します。次回の電気機械統合プロジェクトを最適化する準備はできていますか？今すぐHPSのカスタム板金加工のエキスパートにご相談ください。
