信頼性の高いOEM自動販売機用金属フレームを製造するには何が必要ですか？

スマートシティや自動化された小売業の時代において、消費者はセルフサービス機器を日常的に利用している。駅のスムーズなチケット発券機、スマートな自動販売機、高度なATMなど、ユーザーは完璧な動作を期待する。洗練されたタッチスクリーン、直感的なユーザーインターフェース、そして高速な処理速度に注目する。しかし、その洗練された外観の下には、機械の真の、そして知られざる基盤、つまり非常に複雑な多層構造の金属フレームが隠されているのだ。

エンジニアリングを行う際 カスタム板金製キオスク筐体外装パネルは通常、ブランドの美観、耐候性、およびユーザーの人間工学に基づいて設計されます。しかし、内部シャーシは全く別物です。内部シャーシは、機能性、厳密な公差、熱管理、および電気機械統合のみを重視するものです。Huapusheng (HPS) では、このような複雑で多部品からなる3D構造設計を実現することに特化しています。信頼性の高い自動シャーシを構築するために必要なエンジニアリングおよび製造プロセスについて詳しく見ていきましょう。

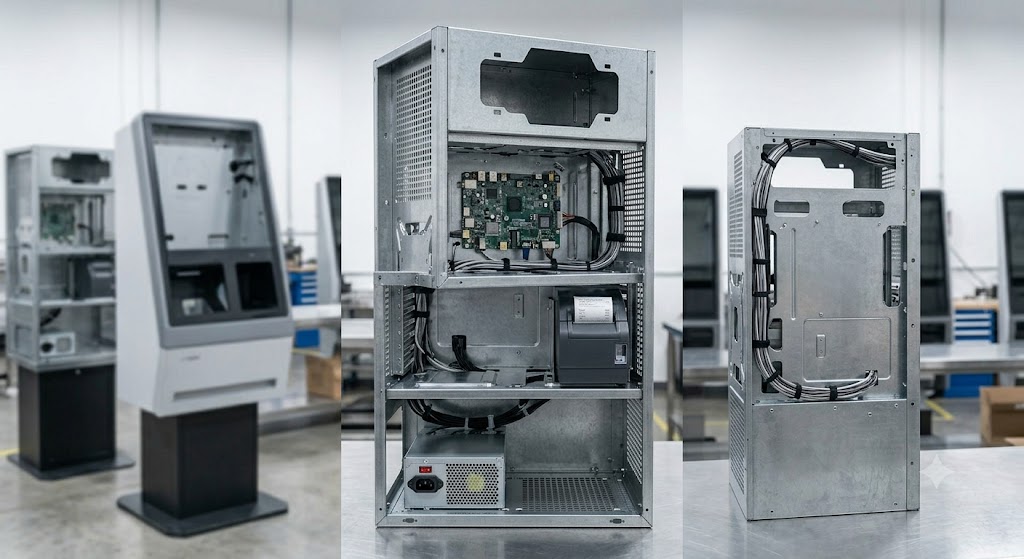

製造 セルフサービス機内部シャーシ これは、単純な金属製の箱や標準的な電気キャビネットを製造するのとは大きく異なります。これらのフレームは、多数の繊細で重い部品を同時に安全かつ正確に収容する必要があります。一般的なキオスクのシャーシには、重い電源ユニット（PSU）、壊れやすいLCDディスプレイ画面、複雑なケーブル配線システム、コインホッパー、レシートプリンター、可動式のディスペンサー機構などが搭載されます。

これは、累積公差という特有のエンジニアリング上の課題を生み出します。ベースブラケットの取り付け穴がわずか数ミリでもずれると、上層部を組み立てるにつれてその誤差が累積していきます。最上段にタッチスクリーンを取り付ける頃には、外側の筐体に対して斜めに取り付けられてしまう可能性があります。これを防ぐには、製造パートナーは卓越したCNC成形能力を持ち、すべての部品においてISO 2768-m公差基準を厳守する必要があります。

2. 戦略的な材料選定：コストと性能のバランス

最初の切削作業を行う前に、内部フレームに適した材料を選定することが非常に重要です。機械のこの部分はユーザーからは見えないため、高光沢粉体塗装などの美観表面処理は不要であり、不当なコスト増につながることが多いのです。そのため、エンジニアは構造的な剛性と本来備わっている耐腐食性を優先します。

ほとんどの内部シャーシの場合、 亜鉛メッキ鋼板（SECCまたはSGCC） は紛れもない王者です。冷間圧延鋼の高い引張強度を備えながら、工場で亜鉛メッキが施されているため、製造後の塗装が不要で錆びを防ぎます。壁掛け式医療端末など、軽量化が重要な場面では、航空宇宙グレードのアルミニウム合金（5052など）が使用され、酸化を防ぎ電気的接地を確保するために、透明な陽極酸化層で仕上げられることがよくあります。

3. CNCパンチング：シャーシ製作における縁の下の力持ち

高出力レーザー切断は厚い外装板の切断に最適ですが、内部フレームの製造にはCNCパンチングが究極の技術です。内部シャーシには、放熱のための通気孔、ネジ頭用の特殊な凹み、ケーブル結束バンド用のブリッジランス、ハードウェア取り付け用の押し出し加工されたねじ穴など、膨大な数の機能的な特徴が求められます。

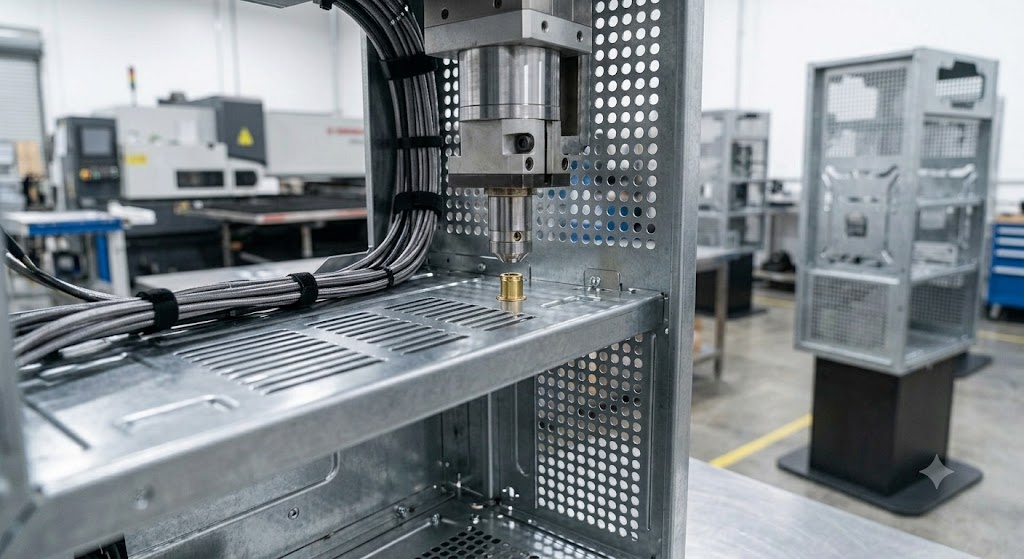

（当社のAMADAシステムのような）高度なCNCタレットパンチプレスを使用することで、メーカーは数百個の同一の通気孔を数秒で打ち抜くことができ、同時にレーザーでは不可能な3D形状も成形できます。これにより、大量生産における絶対的な一貫性が保証されるだけでなく、製造効率が大幅に向上し、お客様の総生産コストを直接的に削減できます。

4. ターンキー組立：生産ボトルネックの解消

電子機器ブランドにとって大きな問題点は、電子配線を開始する前に金属部品を組み立てるのにかかる時間と労力です。複雑な医療診断ステーションを製造する場合でも、 OEM自動販売機用金属フレームターンキー方式の機械組立は、貴社のサプライチェーンにとって画期的なものです。

HPSのような完全統合型OEM施設と提携することで、シャーシは完全に組み立てられた状態で組立ラインに納品されます。当社では、自動サーボプレスを使用して、すべてのPEMナット、ねじ込み式スペーサー、および固定ファスナーを精密なトルク制御で事前に取り付けます。さらに、当社の組立チームが、高耐久性スライドレール、仕切りブラケット、およびヒンジの取り付けも担当します。これにより、社内エンジニアは機械的な組立作業を省き、ソフトウェア統合、配線、および最終的な電子テストといった、本来の業務に集中することができます。

5. 製造性設計（DFM）サポート

どんなに精巧に設計された3Dモデルでも、製造現場では問題が発生する可能性があります。本格的な生産開始前に、当社のエンジニアリングチームは包括的な製造性設計（DFM）レビューを実施します。例えば、複雑な形状を3つの別々の部品を溶接するのではなく、1枚のシートから曲げ加工するなど、部品を統合できる機会を探します。

曲げ半径を分析して材料のひび割れを防ぎ、ハードウェア挿入のための工具クリアランスを確保し、レイアウトを最適化して材料ロスを最小限に抑えます。このような協調的なエンジニアリングアプローチにより、お客様の製品は堅牢であるだけでなく、コスト効率の高い量産にも最適化されます。

シャーシフレームの標準製造能力

最適な性能と構造的完全性を確保するため、電気機械フレームの製造において当社が適用する標準パラメータは以下のとおりです。

よくある質問（FAQ）

結論

自動販売機、ATM、自動販売機などの信頼性は、内部シャーシの精度に大きく左右されます。高度なCNCパンチング加工、厳格な公差管理、詳細なDFM解析、そしてターンキー方式のハードウェア統合を活用することで、機器メーカーは市場投入までの時間を短縮しつつ、繊細な電子機器を安全に収容することができます。次の電気機械プロジェクトの最適化をお考えですか？今すぐHuapushengの製造エキスパートにご相談ください。
