板金加工における軽量化：強度を損なわずにカスタム筐体の重量を削減する方法

産業機器、電気キャビネット、制御システム、通信機器、バッテリー関連機器などにおいて、筐体の重量は深刻な技術的問題となり得る。筐体が重くなると、材料消費量、輸送コスト、設置作業が増加するだけでなく、ヒンジ、ブラケット、取り付け構造、支持フレームにかかる負荷も増大する。

明らかな解決策は、より薄い板金を使用することです。しかし、単に材料の厚みを減らすだけでは、パネルのたわみ、振動、オイルカン現象、ドアの歪み、取り付け部の弱化、耐衝撃性の低下など、新たな問題が発生する可能性があります。より良いアプローチは、単に材料を減らすのではなく、構造の最適化によって軽量化を図ることです。

特注筐体の場合、最も効果的な軽量化戦略は通常、材料の選定、成形形状、リブ、フランジ、曲げの最適化、局所的な補強、および綿密な荷重経路解析を組み合わせることによって実現されます。

1. シートの厚さではなく、荷重から始める

よくある間違いは、まず板厚を決めてから、それに合わせて筐体を設計しようとすることです。より良い設計プロセスは、筐体が実際に何に耐える必要があるかを特定することから始まります。

この区別が重要なのは、筐体のすべての部分が同じ荷重を支えるわけではないからです。大きな平らな側面パネルは、自身の重量と振動に耐えるだけで済むかもしれませんが、取り付けブラケットは周囲のパネルの数倍の荷重を支える必要があるかもしれません。

2. 形状を使用して材料の厚みの一部を置き換える

板金加工における最も有用な軽量化の原理は単純だ。形状を変えることで、質量を大きく増やすことなく剛性を高めることができる。

平らな板材は曲げに対する抵抗力が限られています。しかし、同じ板材をフランジ、チャンネル、ビード、リブ、または折り返し縁などの形状に成形すると、その構造的な挙動は大きく変化します。材料が中立軸から遠ざかることで、曲げに対する抵抗力が増加するのです。

そのため、適切に設計された1.5mm厚のパネルは、設計の悪い2.0mm厚のフラットパネルよりも優れた性能を発揮することがあるのです。

例えば、ある実用的な設計例では、2.0mm厚のパネルを1.5mm厚のリブ付きパネルに置き換えることで、特定の設計において同等の剛性を維持しながら、板厚を約25%削減できることが示されています。実際の結果は、形状、材料、スパン、荷重、成形条件によって異なるため、これは普遍的な規則ではなく、設計目標として扱うべきです。

3. 大きな平板に補強リブを追加する

大きな平面は、通常、軽量化を検討する際の最初の対象となります。しかし、単純に薄くすると、目に見えるたわみや「オイルカン現象」が発生する可能性があります。より良い解決策は、成形されたリブやエンボス加工を施すことです。

リブは、パネルの実効的な構造的奥行きを増やすことで機能します。特に、筐体の扉、取り外し可能なカバー、側面パネル、および長い機器筐体などに有効です。

重要なのはリブの配置です。リブは見た目のためだけに付けるのではなく、想定される荷重経路に沿って配置する必要があります。長い無支持スパン、ヒンジ部分、取り付け箇所、および重量部品の周辺などは、通常、補強に適した箇所です。

4. フランジを構造部材として活用する

フランジは、剛性を高めるためのもう一つの低コストな方法です。パネルの端を平らにしたままにするのではなく、端を曲げることで、小さな構造梁のように機能する折り返し部を作り出します。

これは特に筐体の扉やカバー周辺で効果的です。適切なサイズの折り返しフランジを使用することで、端部の変形を軽減できるだけでなく、シール、留め具、ヒンジ、または隣接するパネルを取り付けるための便利な表面も提供できます。

のために カスタム板金筐体したがって、設計者は個々の平面パネルを個別に評価するのではなく、折り畳まれた全体の形状を考慮すべきである。

多くの場合、複数の曲げ加工によって、本来溶接による補強が必要となる作業を代替できます。これにより、部品点数、溶接作業、歪みリスク、および二次仕上げ作業を同時に削減できます。

5. 重量と機能に基づいて素材を選択する

材料を置き換えることで、単にゲージを変更するよりも大きな軽量化効果が得られる場合がある。例えば、アルミニウムは鋼鉄よりも密度がはるかに低いため、重量、耐食性、熱性能が重要な場合に魅力的な選択肢となる。

材料を選ぶ際に、密度だけを基準にすべきではありません。例えば、アルミニウムは弾性率が低いため、厚さを単純に同じに置き換えても、必ずしも同じ剛性が得られるとは限りません。形状、合金の種類、熱処理状態、接合方法、想定される荷重など、すべてを考慮する必要があります。

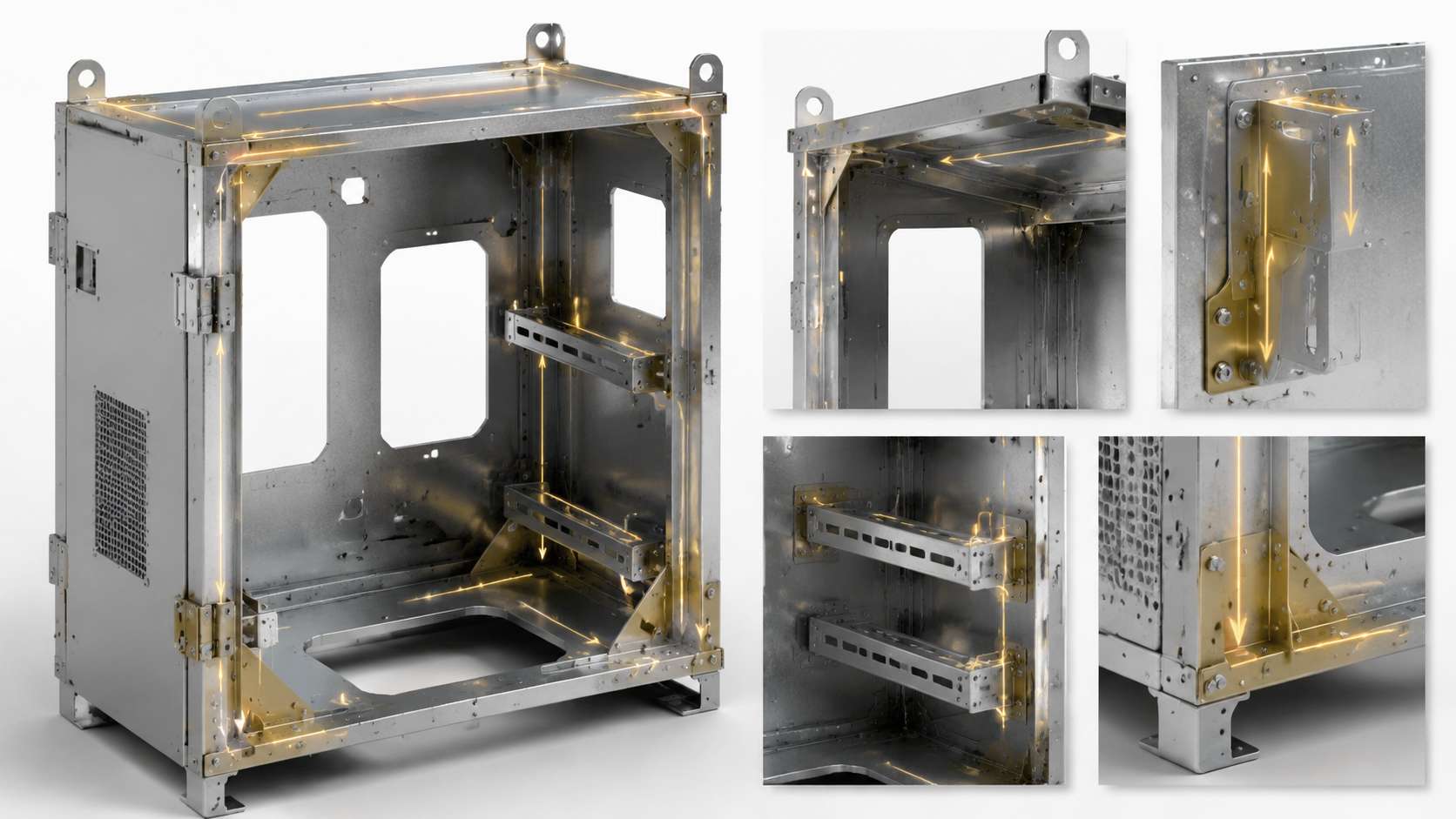

6. 荷重がかかる箇所のみ補強する

不必要な重量を増やす最も簡単な方法の一つは、実際に強度を高める必要がある箇所がごくわずかであるにもかかわらず、筐体全体を補強することです。

より効率的なアプローチは、局所的な強化である。

• ドア全体ではなく、ヒンジの取り付け部分を補強してください。
• より厚い取り付けプレートは、重い部品を取り付ける箇所にのみ追加してください。
• パネルを弱体化させる大きな切り欠きの周囲には、局所的なリブを使用する。
• 吊り上げ箇所は、低荷重の囲い壁とは別に補強してください。
• 集中荷重が筐体内部に入る箇所には、成形ブラケットまたはガセットを使用してください。

このアプローチにより、主要な筐体パネルは比較的軽量でありながら、重要な接合部における強度を維持することができる。

7. 切り欠き、穴、曲げ加工箇所を無視しないこと

軽量化のためには、通気口、ケーブル配線口、ディスプレイの切り欠き、アクセスホールなどを設けることが一般的です。しかし、パネルから材料を取り除くと、剛性が大きく変化する可能性があります。

パネル中央に大きな長方形の切り欠きがあると、開口部周辺に強度不足が生じる可能性があります。角を丸めたり、端部を折り返したり、局所的なフランジを設けたり、補強フレームを追加したりすることで、失われた剛性をある程度回復できます。

曲げ設計も重要です。板金は、角張った固体ブロックのように扱うことはできません。実際の曲げ半径は、材料、厚さ、工具、成形方法によって異なります。内側の半径が小さいと、ひび割れ、歪み、寸法誤差のリスクが高まります。

のために 軽量金属製筐体したがって、最適な設計とは、平面図だけを最適化するのではなく、切断と曲げ加工を総合的に考慮したものである。

8．製造上の問題を引き起こさずに軽量化を実現する

理論的には軽量な設計でも、特殊な工程が多すぎるとコストが高くなる可能性がある。設計を公開する前に、製造業者と製造工程を必ず確認すること。

9. 重量目標が厳しい場合は有限要素解析（FEA）を使用する

筐体に厳しい重量制​​限があったり、高価な機器を収容する場合、工学的判断だけでは不十分な場合があります。有限要素解析（FEA）を用いることで、材料が実際に構造性能に寄与している箇所を特定することができます。

実際のワークフローは次のとおりです。

1. 初期筐体モデルを作成する。
2. 取り付け条件と想定される荷重を定義する。
3. 過度の変位や応力が発生している箇所を特定する。
4. 応力の低い部分の材料を削減する。
5. 重要な荷重経路に沿って、リブ、曲げ加工、または局所的な補強を追加する。
6. 解析を再度実行し、質量、変位、応力を比較してください。
7. 最適化された設計のプロトタイプを作成し、物理的なテストを通じて検証する。

目標は、すべてのパネルを可能な限り薄くすることではない。目標は、剛性、強度、耐衝撃性、または取り付けの信頼性に貢献する箇所に材料を配置することである。

10. カスタム筐体における実用的な軽量化目標

多くの筐体設計プロジェクトにおいて、合理的な最適化手順は、まず不要な材料を排除し、次に形状を改善し、その後で初めてより複雑な製造ソリューションを検討することである。

有益な技術レビューは、以下の順序で進めることができます。

重量を考慮して設計し、その後強度を検証する。

筐体の軽量化を成功させるには、単に薄い板金を選ぶだけでは不十分です。より効果的な戦略は、荷重経路を理解し、形状を工夫して材料1グラムあたりの性能を最大限に引き出すことです。

リブは大型パネルの剛性を高めることができます。フランジは薄い端部を構造部材として活用できます。局所的な補強は、重量を増やすことなく高負荷のかかる接合部を保護できます。用途に応じて適切な材料を選択することで、さらに軽量化を図ることができます。

メーカーが開発する 工業用板金筐体これらの決定は、既に重い試作品が製作された後ではなく、製作前に下されるべきです。設計エンジニアと製造業者が早期に連携することで、曲げ半径、工具、溶接、公差、組み立てに関する問題を、生産上の問題となる前に特定することができます。

最も強度が高く軽量な筐体は、必ずしも最も多くの材料を使用しているとは限りません。材料、形状、製造プロセス、そして耐荷重要件が一体となったシステムとして設計されたものこそが、真の強度を持つ筐体なのです。
