製造用板金図面の作成方法：エンジニアが指定すべき10のポイント

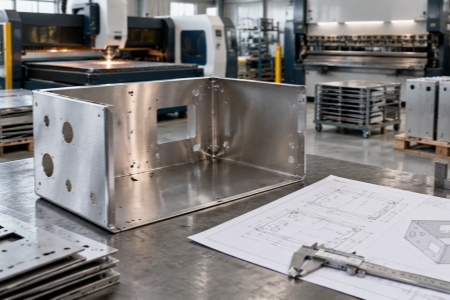

板金図面は一見完成しているように見えても、製造上の重要な疑問点が未解決のまま残っている場合があります。加工業者にとって、材料、厚み、曲げ方向、公差、表面処理、組立要件などの情報が不足していると、説明要求、見積もりの​​修正、あるいは生産の遅延につながる可能性があります。

調達チームや機械エンジニアにとって、優れた図面は完成部品を説明する以上の役割を果たします。製造業者が、何を管理すべきか、何が変動可能か、そしてどの特性が用途の性能にとって重要かを理解するために十分な情報を提供する必要があります。

このガイドでは、板金加工、特に筐体、ブラケット、パネル、キャビネット、その他の金属加工部品に最も大きな影響を与える情報に焦点を当てています。

1. 材料のグレードを明確に指定する

材料の選定は、強度、耐食性、成形性、溶接性、表面仕上げ、そして最終的にはコストに影響を与えます。「鋼」や「ステンレス鋼」とだけ表記するだけでは、生産に必要な情報を得ることはほとんどできません。

部品が湿気、化学物質、屋外環境、または腐食性環境にさらされる場合、不適切な基材を表面処理で補うのではなく、製造前に材料要件を確立する必要があります。

2. 公称強度に頼るのではなく、板厚を定義する

同じ材料で作られた2つの部品でも、厚みが異なると挙動が大きく異なることがあります。板厚は、曲げ力、最小曲げ半径、部品の剛性、重量、溶接条件などに影響を与えます。

例えば、「ステンレス鋼製ブラケット」とだけ指定されたブラケットでは、製造上の様々な要素が未解決のまま残されます。より有用な図面では、正確な材質と厚さを明記し、重要な仕上がり寸法を示すべきです。

図面全体を通して厚みは一貫している必要があります。展開図、3Dモデル、2D図面で厚みの値が異なる場合、サプライヤーは差異が解消されるまで生産を停止する必要があるかもしれません。

3. 曲げ位置と曲げ方向を表示する

曲げ加工は、CADモデルと完成した板金部品の寸法差が生じる最も一般的な原因の一つです。エンジニアは、曲げ線、曲げ角度、および重要な内外寸法を明確に特定する必要があります。

特定の半径が機能的に重要な場合は、それを明示的に指定する必要があります。そうでない場合は、製造業者は材料と厚さに基づいて実用的な工具の組み合わせを選択する可能性があります。

繰り返し切断、成形、寸法制御が必要なプロジェクトでは、 精密板金加工サービス また、指定された形状が生産に適しているかどうかをエンジニアが検討する際にも役立ちます。

4. 重要な側面を特定する

板金部品のすべての寸法に同じレベルの管理が必要なわけではありません。すべての寸法を等しく重要視すると、製造コストと検査時間が不必要に増加する可能性があります。

より良いアプローチは、組み立て、シーリング、電気的クリアランス、取り付け、または他のコンポーネントとの相互作用に直接影響を与える寸法を特定することです。

例えば、電気筐体の場合、取り付け穴の配置位置は、機能的には重要でない外形寸法よりも重要となる場合があります。図面には、この違いを明確に示す必要があります。

精密な用途においては、エンジニアはすべての形状に不必要に厳しい公差を設定するのではなく、適切な幾何公差または明確に定義された寸法公差を用いることができる。

5．穴のサイズと位置を慎重に定義する

穴は、留め具、取り付け、換気、ケーブル引き込み、ヒンジ、取っ手、電気部品などに頻繁に使用されます。その直径と位置は、最終的な組み立てに直接影響を与える可能性があります。

製作図面については、以下を指定してください。

• 穴径または該当する穴規格
• 穴の中心位置
• 量
• 該当する場合のねじ仕様
• カウンターボアまたはカウンターシンクの要件
• 必要に応じて位置許容範囲

繰り返し穴を設ける場合は、寸法を長い連鎖で示すのではなく、明確な基準点またはパターンに基づいて寸法を定めることが望ましい。これにより、寸法のばらつきが蓄積されにくくなり、検査が容易になる。

6．表面仕上げ要件を別途記載する

「良好な表面仕上げ」は、十分な精度を持つ製造要件とは言えません。表面処理においては、意図するプロセス、そして該当する場合は外観または性能に関する要件を明記する必要があります。

また、目に見える傷をつけてはならない表面を特定しておくことも重要です。これは、フロントパネル、機器筐体、および顧客が直接触れる部品にとって特に重要です。

7．溶接および組立要件について説明する

図面には、どの部品が溶接されるか、それらの配置方法、そしてどの溶接が機能的に重要かを示す必要があります。最終製品が溶接後に寸法精度を必要とする場合は、その要件も明記する必要があります。

加工済みアセンブリの場合、有用な情報には以下が含まれます。

• 溶接位置
• 溶接タイプ
• 必要に応じて溶接サイズ
• 連続溶接または断続溶接の要件
• 見える側の外観要件
• 溶接後の仕上げ要件
• 最終組立寸法

すべての溶接に詳細な仕様が必要なわけではありません。目的は、製造方法を不必要に制限することなく、製造者が機能要件を理解するのに十分な情報を提供することです。

大型の組立品の場合、完成した部品が複数のパネル、ブラケット、または構造部材間の位置合わせを維持する必要がある場合、これは特に重要になります。明確な組立図があれば、溶接後に修正が困難な問題を未然に防ぐことができます。

8．必要に応じて、展開図または製造データを含める

完成した3Dモデルは最終的な形状を表しますが、板金加工は平らな板材から始まります。完成品と展開図の関係は、材料の厚さ、曲げ半径、工具、および加工プロセスによって異なります。

そのため、製造チームは通常、CADファイルと2D製造図面を併用して作業を行います。顧客から展開図が提供された場合は、それを管理された製造情報として扱い、最終図面の改訂版と照合する必要があります。

コンポーネントの場合、 カスタム金属板金パネル図面には、切削加工部分と成形加工部分を明確に区別して示す必要があります。穴のパターン、取り付け位置、曲げ加工、材料の厚さ、表面処理はすべて最新の改訂版に準拠している必要があります。

9．必要な検査項目を明記する

図面で実際に検証すべき内容が明確になれば、検査ははるかに効率的になります。生産検査計画では、機能に影響を与える寸法や特性に焦点を当てることができます。

キャビネットやフレームの製作においては、組み立て後の個々の部品間の関係性も検査対象とすべきである。個々の部品の寸法は満たしていても、累積的なばらつきが適切に管理されていなければ、組み立て上の問題が生じる可能性がある。

10. 図面改訂とファイルの一貫性の管理

技術的に正確な図面であっても、サプライヤーが同じ部品の複数のバージョンを受け取った場合、生産上の問題を引き起こす可能性がある。

すべての製造図面には、改訂識別子と改訂履歴を記載する必要があります。寸法、材質、穴の位置、仕上げ、または組立要件が変更された場合は、改訂履歴に何が変更されたかを明確に示す必要があります。

2D図面、3D CADモデル、展開図、部品表、および発注書は、可能な限り同じ改訂版を参照するべきです。このシンプルな文書管理の実践により、製造現場でよくある問題、つまり古いファイルに基づいて正しい部品を製造してしまうという事態を防ぐことができます。

これは特に 板金製キャビネットフレームの製作 プロジェクトによっては、複数の個々の部品を、管理された製品改訂版に従って切断、曲げ加工、溶接、固定、仕上げ、組み立てる必要がある場合があります。

見積依頼前の実用図面レビュー

板金加工プロジェクトを製造業者に発注する前に、エンジニアと購買担当者は以下の簡単なレビューを利用できます。

図面から製品化まで

きちんと作成された図面は、板金加工業者にとって製造目標をより明確にする。また、サプライヤーは最初のロットが完成した後ではなく、生産前に潜在的な問題を特定することができる。

複雑な成形部品、機器筐体、ブラケット、キャビネット、溶接組立品などを扱うプロジェクトでは、寸法が最も多く記載されている図面が必ずしも最も有用な図面とは限りません。重要なのは、重要な要件と通常の製造上のばらつきを明確に区別した図面です。

見積もり段階では、材料、厚さ、寸法、公差、表面処理、組み立て要件、年間またはバッチ数量、および該当するCADファイルを提供することで、製造チームはプロセスを評価し、より信頼性の高い見積もりを作成するために必要な情報を得ることができます。
