産業機器に適した板金製筐体の選び方とは？

産業機器用の板金製筐体を選ぶ際には、単に適切なサイズを選ぶだけでは不十分です。筐体は、内部部品を粉塵、湿気、機械的衝撃、熱、電気的危険、そして周囲の動作環境から保護する必要があります。同時に、部品の取り付け、ケーブル配線、メンテナンス、そして将来のアップグレードのための十分な内部スペースも確保しなければなりません。

OEMメーカーや産業機器サプライヤーにとって、筐体の選定は外観上の判断ではなく、技術的な判断として捉えるべきです。材質、壁厚、IP等級、熱管理、取り付け構造、表面処理、製造方法など、すべてが筐体の最終的な性能とコストに影響を与えます。

1. 動作環境から始める

まず最初に、筐体の設置場所を把握する必要があります。クリーンな電気キャビネット室内で使用される筐体は、屋外、工場内、または化学処理装置の近くに設置される筐体とは、要件が大きく異なります。

環境を早期に定義することで、過剰な仕様設定を防ぐことができます。例えば、あらゆる用途にステンレス鋼を使用すると、適切なコーティングを施した炭素鋼製の筐体で十分な場合、性能面でのメリットが得られないにもかかわらず、材料費が増加する可能性があります。

2. 用途に適した金属を選択する

炭素鋼、ステンレス鋼、アルミニウムは、産業用筐体によく使用される材料です。それぞれ強度、耐食性、重量、製造コストの面で異なる利点があります。

ほとんどの一般的な産業機器において、炭素鋼は構造強度と製造コストの実用的なバランスを提供します。耐食性や頻繁な洗浄が重要な場合はステンレス鋼がより魅力的になり、軽量化が優先される場合はアルミニウムが有用です。

3. 適切な壁厚を決定する

壁の厚さは、筐体の剛性、重量、製造コスト、および変形に対する耐性に影響します。パネルが厚ければ必ずしも良いというわけではなく、厚すぎると材料の消費量が増え、曲げ加工や機械加工が難しくなる場合があります。

多くの産業用筐体では、筐体の寸法、耐荷重要件、材質、構造設計に応じて、板厚はおよそ1.0mmから3.0mmの範囲になります。内部に重量のある部品を収容する大型筐体では、単に板厚を増やすのではなく、補強、折り曲げ加工、取り付けレール、溶接による支持構造などが必要になる場合があります。

その間 工業用板金加工エンジニアは、レーザー切断、CNC曲げ加工、溶接、補強などの機能を組み合わせることで、材料の厚みを不必要に増やすことなく、必要な剛性を実現できる。

4. 適切なIPレーティングを選択する

侵入保護等級（IP等級）は、電気機器や産業機器の筐体にとって重要な仕様の一つです。IPコードは、筐体が固体粒子や水の侵入に対してどの程度耐性があるかを示します。

必要なIP等級は、実際の設置環境に基づいて決定する必要があります。ガスケット、ドアの継ぎ目、ケーブルグランド、通気口、筐体の接合部など、すべてが最終的な保護レベルに影響を与えるため、筐体は金属本体の等級だけではなく、アセンブリ全体として評価する必要があります。

5．製造前に熱管理計画を立てる

熱は、筐体設計において最も見落とされがちな要素の一つです。電源装置、ドライブ、トランス、バッテリー、コントローラ、その他の電子部品は、動作中に熱を発生します。その熱が効率的に放散されない場合、内部温度は部品の推奨動作範囲を超えて上昇する可能性があります。

簡単な概算は次のとおりです。

温度上昇＝放熱量×熱抵抗

例えば、機器が100Wの熱を発生し、筐体システムの熱抵抗が0.5℃/Wと推定される場合、追加の冷却効果を考慮する前の理論上の温度上昇は約50℃となる。

用途に応じて、設計者は通気口、ヒートシンク、冷却ファン、外部熱交換器、または導電性取り付け構造を使用する場合があります。ただし、通気口が大きいほど粉塵や水の侵入リスクが高まるため、必要なIP等級と併せて換気についても考慮する必要があります。

6．内部取り付けとメンテナンスについて検討する

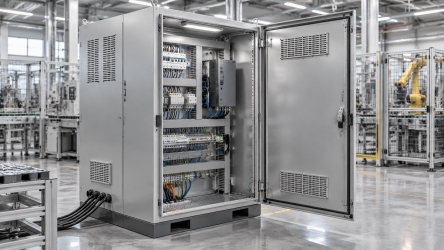

適切に設計された筐体は、設置とメンテナンスを容易にするはずです。製作前に、プリント基板、電源、端子台、回路ブレーカー、バッテリー、ファン、ケーブルグランド、その他の部品の配置を決定してください。

A カスタム板金筐体 設計においては、配線、換気、固定具、およびメンテナンスアクセス用の十分なスペースを部品の周囲に確保する必要があります。特に筐体を限られたスペースに設置する場合は、ドアの開口角度や取り外し可能なパネルについても考慮する必要があります。

7．特注筐体か標準筐体か？

機器の寸法や取り付け要件が比較的単純な場合は、標準的な筐体で十分です。しかし、OEM機器は、寸法、コネクタの位置、冷却要件、または設置上の制約が独自の場合がよくあります。

A 特注産業機器用筐体 これにより、メーカーは取り付け穴、通気口、ハンドル、ヒンジ、ケーブル引き込み口、ブラケット、補強構造、その他の機能を設計に直接組み込むことができる。

繰り返し生産を伴うプロジェクトの場合、カスタム製作は組み立て作業を削減することにもつながります。なぜなら、既存の筐体に機器を適合させるのではなく、最終的な機器のアーキテクチャに合わせて部品やインターフェースを配置できるからです。

8. 完全な見積依頼書（RFQ）パッケージを作成する

B2B調達においては、見積依頼書（RFQ）の質が見積もり精度に直接影響します。筐体全体の寸法だけを送っても、メーカーが見積り出すにはあまりにも多くの変数が残ってしまうため、不確定要素が多くなります。

9．注文前に筐体の要件を比較してください

シンプルな比較マトリックスは、調達チームが見積もりを依頼する前に最も重要な仕様を特定するのに役立ちます。

10．製造業者と早期に連携する

筐体に関する問題を解決する上で最も費用対効果の高い時期は、生産開始前です。早期のエンジニアリングコミュニケーションにより、不要な曲げ、溶接が困難な箇所、アクセスしにくい締結部品、過剰な公差、非効率的な材料使用といった問題が生産に影響を与える前に特定することができます。

OEMプロジェクトにおいては、設計段階で工業用板金加工の要件について話し合うことで、メーカーは実用的な製造方法を提案できるようになります。レーザー切断は複雑な形状に適しており、CNC曲げ加工は再現性の高い成形パネルの製造に適しており、溶接は大型アセンブリの構造強度を高めるのに役立ちます。

目標は単に金属製の箱を製造することではない。適切に設計された筐体は、機器を保護し、効率的な組み立てを可能にし、メンテナンスを簡素化し、環境要件を満たし、必要な生産量で製造可能なものでなければならない。
