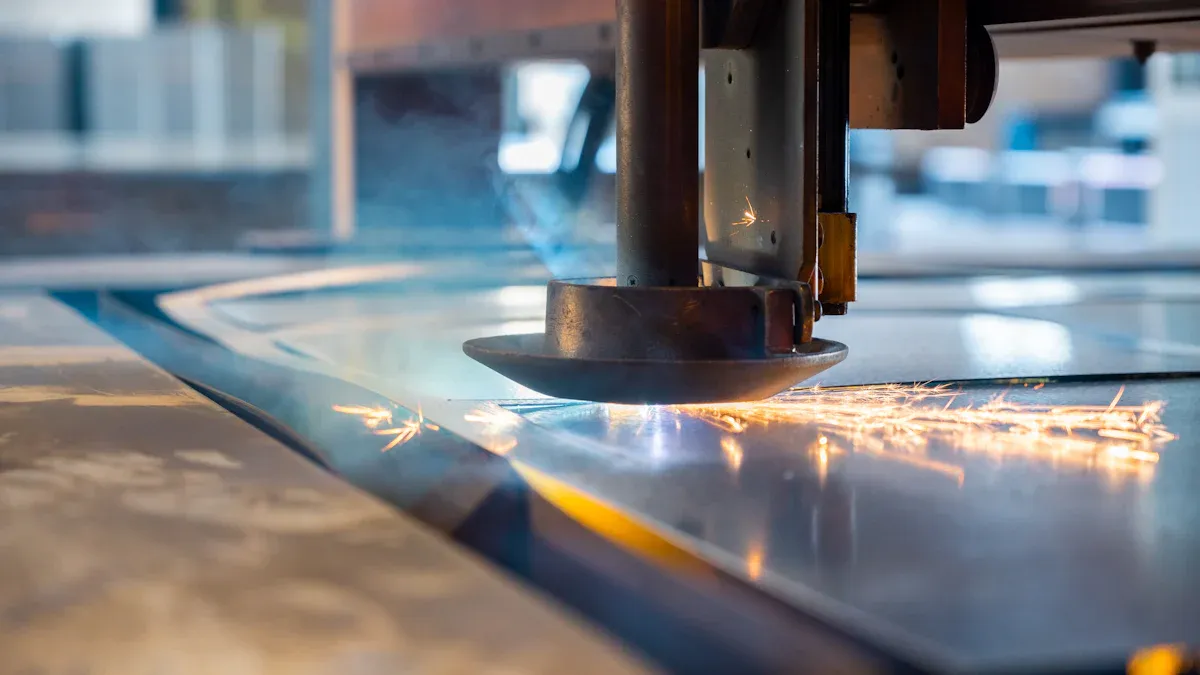

板金加工におけるレーザー切断とは？

レーザー切断は、集束された光ビームを使用して、板金を非常に高い精度で溶融、燃焼、または蒸発させます。±0.1 mmの寸法精度を実現し、これはこの方法を機械的な代替手段と区別する標準です。現代の製造業では、薄板材料で毎分3メートルを超える速度と、鋼、ステンレス鋼、アルミニウムなど幅広い材料に対応できる汎用性から、この技術が活用されています。この精度により、カスタムステンレス部品から、要求の厳しい用途まで、一貫した品質が保証されます。 レーザー溶接されたステンレス鋼製エアチャンバーボックスアセンブリ板金加工レーザー切断を理解するには、その基本原理を習得することから始まります。当社のサービスは切断にとどまらず、バリ取り、曲げ加工、溶接、表面仕上げまでを網羅し、カスタムステンレス製品の製造に必要なあらゆるソリューションを提供します。試作品1点から大量生産まで、当社のCNC機器は再現性の高い精度と迅速な納期を保証します。電子機器、自動車、航空宇宙などの業界向けには、厳格な検査プロセスを実施し、すべての部品がお客様の厳密な仕様を満たすことを保証します。無料見積もりをご希望の場合は、今すぐお問い合わせください。経験豊富なチームがお客様の設計を最適化し、製造性を向上させ、コストとリードタイムを削減しながら、カスタムステンレス部品の最高品質を実現します。

主なポイント

• レーザー切断は、卓越した精度と速度を実現し、薄い材料でも±0.1mmの公差と3m/分を超える切断速度を達成します。

• プロジェクトに適したレーザーの種類と材料を選択してください。ファイバーレーザーは薄くて反射率の高い金属に優れており、CO2レーザーや結晶レーザーは厚みのある材料に適しています。

• 切断、溶接、仕上げまでを包括的に提供するサービスプロバイダーと提携することで、カスタムステンレス部品の品質を確保し、納期を短縮できます。

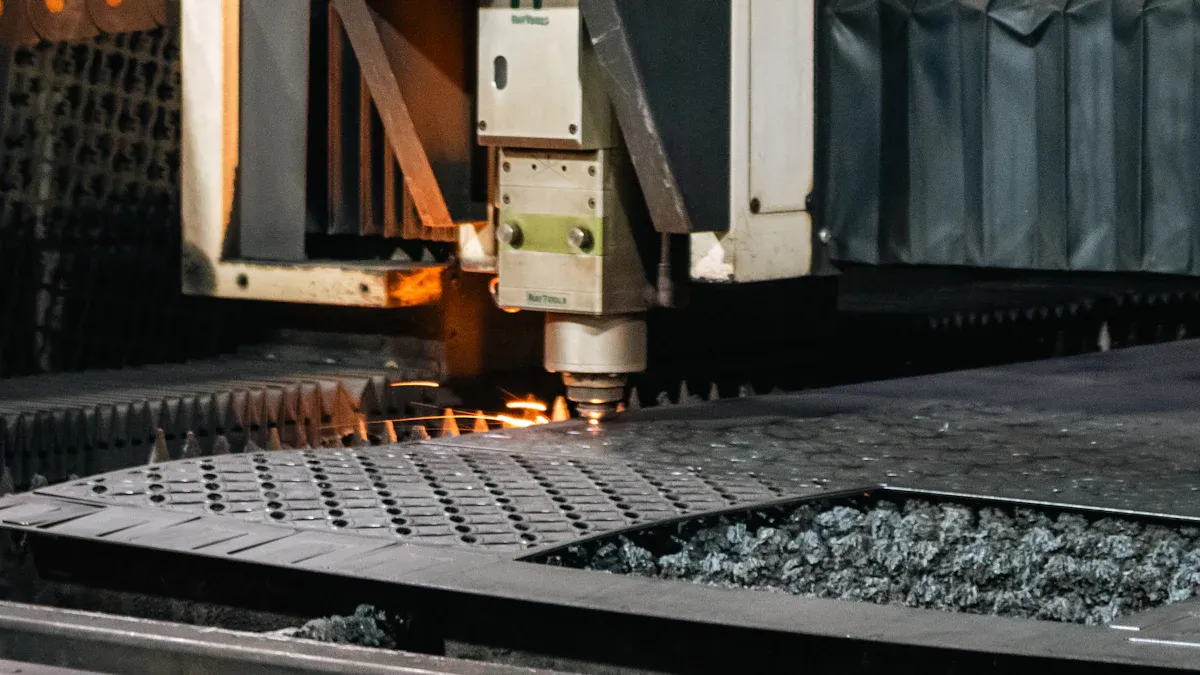

板金加工とレーザー切断について理解する

基本プロセス：レーザー発生と集束

レーザー切断プロセスは、機械の共振器内部で始まります。ファイバー光源は、ドープされた光ファイバーを通して光を生成します。CO2光源は、混合ガスを使用してビームを生成します。ビームは直径1.5～2.0 mmで始まります。ミラーとレンズの光路を通過します。ミラーはビームを切断ヘッドに向けます。高品質のレンズは、材料表面の正確なスポットにビームを集束します。このスポットの直径は0.025 mmと非常に小さくなります。焦点距離は、板金の場合、通常38 mmから76 mmの範囲です。この集束ステップにより、相変化に必要な極めて高いエネルギー密度が生成されます。集束されたビームの最も狭い部分は、直径が0.32 mm未満です。切断幅は0.10 mmまで小さくできます。CNCシステムは、デジタル設計に従って切断ヘッドをガイドします。これにより、すべての部品で再現性の高い精度が保証されます。板金レーザー切断を理解するには、機械の種類による違いを知る必要があります。

ファイバーレーザー光源は、薄板材の切断速度が速く、エネルギー効率も優れています。一方、CO2レーザー光源は厚板材に適しています。これらの知識は、板金加工におけるレーザー切断のニーズに最適な装置を選択するのに役立ちます。

金属の融解と蒸発

集束されたビームが金属に当たると、3つの物理的メカニズムが発生します。まず、金属はビームの光子エネルギーを吸収します。この吸収によって熱が発生し、温度が融点または蒸発点を超えて上昇します。その後、溶融または蒸発した金属が切断領域から排出されます。

鋼鉄やアルミニウムなどの金属は、ファイバーレーザーからのエネルギーを主に吸収します。この吸収は、ビームの光子と金属の電子との相互作用によるもので、急速な加熱によって溶融または蒸発を引き起こします。

金属レーザー切断では、主に3つの異なる方法で材料を除去します。まず、蒸発切断では、高エネルギー密度を使用してワークピースを沸点まで加熱します。材料は直接蒸発し、蒸気の噴出によって切断面が形成されます。この方法は高出力が必要で、非常に薄い金属に適しています。次に、溶融切断では、窒素などの非酸化性ガスを使用します。ビームが金属を溶融し、ガスが液体を吹き飛ばします。これは、蒸発切断の10分の1のエネルギーしか必要としません。ステンレス鋼、チタン、アルミニウムに使用されます。3つ目は、酸素切断で、酸素をアシストガスとして使用します。酸素は加熱された金属と反応し、追加の酸化熱を発生させます。これは、溶融切断の半分のエネルギーしか必要とせず、より高速に処理できます。炭素鋼や熱処理鋼に使用されます。それぞれの金属レーザー切断方法は、切断面の品質に異なる影響を与えます。

レーザー切断プロセスでは、切断面に沿って熱影響部が形成されます。狭い切断幅により歪みが最小限に抑えられます。使用するガスによって切断面の品質が決まります。窒素を使用すると酸化のない切断面が得られます。酸素を使用すると酸化した切断面が得られますが、より高速な切断が可能になります。適切なパラメータを選択することで、部品の品質を一定に保つことができます。このレーザー切断プロセスは、カスタムステンレス部品およびアセンブリの製造の基盤となります。板金レーザー切断は、カスタムステンレスアセンブリに必要な精度を実現します。

金属レーザー切断用レーザーの種類

適切なレーザー光源を選択することで、切断速度、切断面の品質、そして運用コストが決まります。業界では主にファイバーレーザー、CO2レーザー、結晶レーザーの3種類が主流です。それぞれ異なる用途において独自の利点があります。これらの違いを理解することで、板金加工におけるレーザー切断のニーズに最適な装置を選択することができます。

ファイバーレーザー：効率と精度

ファイバーレーザーは、ドープされた光ファイバーを通してビームを生成し、波長1.06ミクロンのレーザー光を生成します。この短い波長によりビーム幅が狭くなり、CO2レーザーシステムと比較して同じ出力で約4倍の実効出力が得られます。これにより、特に薄い材料において、より高い精度と高速な切断速度を実現できます。また、固体レーザー設計のため、設置面積が小さく、電気効率が高く、メンテナンスの手間も少なくて済みます。これらの要素は、切断長さあたりの運用コストの削減に直接つながります。

金属レーザー切断において、ファイバーレーザーシステムはアルミニウムや銅などの反射率の高い材料の切断に優れています。下の表は、ファイバーレーザーで加工可能な一般的な最大厚さを示しています。

ファイバーレーザーの速度と精度は、板金レーザー切断作業に大きなメリットをもたらします。レーザー切断プロセスは、熱影響部を最小限に抑えた、きれいな切断面を実現します。この品質は、カスタムメイドのステンレス部品やアセンブリの製造において不可欠です。

CO2レーザーと結晶レーザー：用途とトレードオフ

CO2レーザーは、二酸化炭素、窒素、ヘリウムの混合ガスを使用し、波長10.6ミクロンのレーザー光を生成します。ほとんどの金属を効果的に切断できますが、ファイバーレーザーシステムに比べて効率は劣ります。CO2レーザーは薄い金属に適しており、非金属材料の切断に特に優れています。初期設備費用は低いものの、運用コストが高く、メンテナンス頻度も高くなります。

Nd:YAGまたはNd:YVO4結晶を用いた結晶レーザーは、高出力と優れたビーム品質を実現します。厚い金属の加工にも適しているため、航空宇宙や自動車分野で広く利用されています。しかし、価格が高く、修理費用も高額になるという欠点があります。

レーザー切断機の選択は、加工対象物の厚さと生産量によって異なります。薄板部品の高精度加工には、ファイバーレーザーが速度とコストの最適なバランスを提供します。厚板の切断には、結晶レーザーが必要な出力を提供します。CO2レーザーシステムは、複数の材料を加工できる汎用性の高い選択肢です。金属レーザー切断作業に最適な技術を選択するには、お客様の具体的な要件を評価してください。

板金レーザー切断用材料

板金加工におけるレーザー切断の成否は、適切な材料の選択にかかっています。工業用途では、鋼、ステンレス鋼、アルミニウムが主流ですが、それぞれレーザービーム下で異なる特性を示します。最適な結果を得るためには、これらの違いを理解することが不可欠です。

一般的な材料：鋼、ステンレス鋼、アルミニウム

炭素鋼はレーザーエネルギーに対して予測可能な反応を示すため、切断加工において最も扱いやすい材料です。酸素アシストガスを使用することで、より高速な切断ときれいな切断面を実現できます。ステンレス鋼は、酸化を防ぎ耐食性を維持するために窒素アシストガスが必要です。アルミニウム合金は、その反射特性のため、特有の課題を抱えています。

アルミニウムや銅などの金属は反射率が高いため、従来のCO₂レーザーでは加工が困難になる場合があります。最新のファイバーレーザーはこの問題を効果的に軽減します。しかし、レーザーの種類に関わらず、熱伝導率は依然として課題となります。熱伝導率が高いと、放熱を補うために大きなエネルギー入力が必要になります。過剰な熱は、反りや変色を引き起こす可能性があります。アルミニウムは熱伝導率が高く融点が低いため、切断速度と切断面の品質のバランスを取るには、慎重な熱管理が求められます。

厚さの範囲と実用的な限界

レーザーの出力によって、効果的に切断できる最大厚さが決まります。下の表は、ファイバーレーザーの一般的な最大切断厚さを示しています。

ほとんどの板金レーザー切断用途では、0.15 mm～25 mm の範囲で作業を行います。薄い材料の場合、寸法精度は ±0.1 mm です。厚みが増すにつれて、公差は当然広がります。一般的な板金の厚さの場合、公差は ±0.1 mm です。これらの制限を理解することで、レーザー切断に最適な金属を選択できます。カスタムのステンレス部品であれ、レーザー溶接されたステンレス製エアチャンバーボックスであれ、プロジェクトの要件によって適切な材料と厚さが決まります。レーザー切断に適した金属の種類は、これらの一般的なグレードに及び、選択によって切断品質と生産効率が直接影響します。

板金レーザー切断の利点と限界

精度、速度、低歪み

レーザー切断は、機械加工では実現できない卓越した精度を実現します。複雑な形状でも±0.1mmの公差を達成でき、これは航空宇宙や医療機器部品にとって重要なレベルです。微細に集束されたビームは最小限の切断幅を生み出し、プラズマ切断よりも詳細なパターンと優れた材料のネスティングを可能にします。この精度は、板金加工のレーザー切断プロジェクトに直接的なメリットをもたらします。 カスタムステンレスギア部品 または、レーザー溶接されたステンレス鋼製のエアチャンバーボックス。

熱影響部は、他の熱切断方法に比べて大幅に縮小されます。集束ビームと高速切断により、切断端付近の材料特性が維持され、反りや冶金学的変化が最小限に抑えられます。プラズマ切断では、切断幅が広く、切断端が粗くなるため、後処理に多くの手間がかかります。ウォータージェットは熱影響部がありませんが、薄い材料では切断速度が遅く、水分が混入します。レーザー切断は、これらの欠点なしに、高速かつ高精度な切断を実現します。

これらの利点は、生産効率に直結します。二次加工が少なく、より迅速に部品を生産できるため、製造コスト全体を削減できます。板金レーザー切断プロセスは、すべての部品において一貫した品質を維持し、カスタムメイドのステンレス部品が厳密な仕様を満たすことを保証します。

コスト、反射率、厚さに関する制約

金属レーザー切断には多くの利点がある一方で、対処しなければならない実際的な制約も存在します。アルミニウムや銅などの反射性の高い金属は、ビームのかなりの部分を伝送ファイバーに反射してしまいます。最新のシステムは電源を保護するためにシャットダウンしますが、シャットダウンするたびに部品が失われます。銅は反射率が非常に高いため、高度な反射監視システムが必要となります。

厚みの制約も生産計画に影響を与えます。最大厚みになると、溶融金属が溜まり、ビームが散乱し、切断部が崩壊します。実際の生産上限は、公表されている値よりもはるかに低くなります。

設備投資コストは慎重に評価する必要があります。ファイバーレーザーはCO2レーザーに比べて電気効率が優れており、同等の出力を得るために必要な電源容量が少なくて済みます。しかし、ファイバーレーザーは初期費用が高くなります。これらの要素が機器選定に影響を与えます。ほとんどの生産環境では、初期投資は高くなりますが、ファイバーレーザーの方が日々の経済性は優れています。レーザー切断プロセスの利点（精度、速度、低歪み）は、材料と厚みを機械の性能に合わせて調整すれば、制約を上回ります。

実務上の考慮事項：金属をレーザー切断する方法

切削条件と材料準備

金属のレーザー切断をマスターするには、レーザー出力、焦点位置、ガス圧という3つの重要なパラメータを設定することから始まります。レーザー出力は、切断できる最大厚さを決定します。厚い板材を安定して切断するには、より高いワット数が必要です。焦点位置は、切断溝内のエネルギー分布を制御します。表面に位置するゼロ焦点は、最小のスポットを生成し、薄い板材に適しています。表面より下に位置するマイナス焦点は、内部溶融を促進してより深い切断を可能にします。これは、窒素アシストによるステンレス鋼の切断に最適です。表面より上に位置するプラス焦点は、切断溝を広げ、酸素反応を促進するため、炭素鋼の切断に最適です。

アシストガスは、溶融物の除去と化学反応の促進という二つの役割を果たします。酸素は炭素鋼の発熱反応を促進し、高圧窒素はステンレス鋼やアルミニウムの酸化を防ぎ、きれいな切断面を実現します。

表面処理は切断面の品質に直接影響します。レーザー切断機に材料をセットする前に、以下の手順に従ってください。

1. 事前清掃金属板を糸くずの出ない布とイソプロピルアルコールで拭き、ビームの下で燃える可能性のあるほこり、油、指紋を取り除いてください。

2. 保護コーティング酸化や熱による変色を軽減するために、一時的で取り外し可能なレーザー対応スプレーを塗布してください。

3. マスキングフィルムステンレス鋼やつや消しアルミニウムには、あらかじめ貼られた粘着フィルムを使用してください。切断後にフィルムを剥がすと、元の仕上がりが現れます。

安全性、メンテナンス、およびコスト要因

板金レーザー切断装置を操作するには、厳格な安全手順が求められます。適切なレーザー保護メガネを着用し、切断エリアには適切な換気設備を設けてヒュームを排出する必要があります。光学系とノズルの定期的なメンテナンスは、ビームの歪みを防ぎ、安定した切断性能を維持します。CNCレーザー切断機は、デジタル図面を直接部品に変換しますが、パラメータ調整を理解している熟練したオペレーターが必要です。

切断後、補完的なサービスが製造ワークフローを完成させます。自動バリ取り機がバリを除去し、エッジを丸めることで、溶接や塗装前の均一性を確保します。完全にプログラム可能なプレスブレーキが曲げ加工に対応します。社内溶接スタッフがステンレス鋼、炭素鋼、アルミニウム部品を組み立てます。粉体塗装により、耐久性に優れた高品質な仕上がりを実現します。これらの統合された機能により、金属レーザー切断は、迅速なプロトタイピング、カスタマイズされた板金部品、産業用構造部品など、あらゆる用途に適しています。これらすべてを、信頼できる単一のパートナーからご提供します。

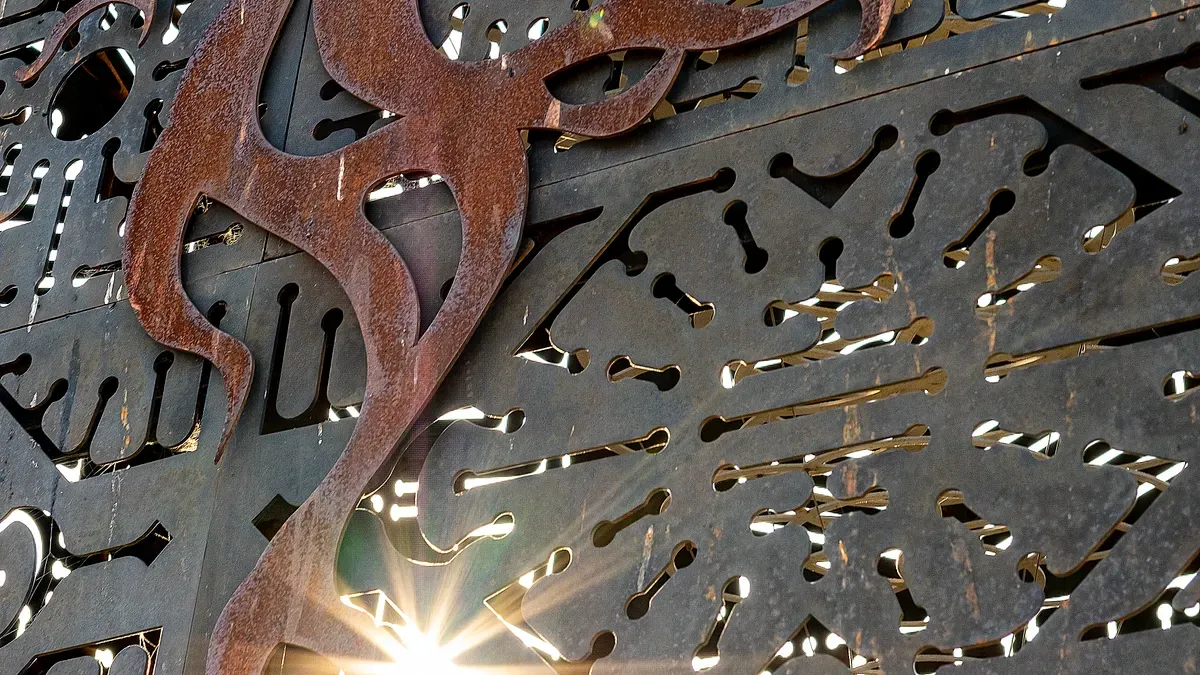

用途：カスタムステンレス鋼部品およびレーザー溶接エアチャンバーボックス

精密なカスタムステンレス鋼部品の設計

あなたの板金 レーザー切断サービス デジタル図面を、要求の厳しい業界における機能的な部品へと変換します。下の表は、この技術で製造できる代表的なアプリケーションを示しています。

複雑な形状において高い精度を実現するには、板金設計におけるベストプラクティス、例えば材料の厚みや嵌合部品のクリアランスを考慮することが重要です。この金属レーザー切断方式は、精度を損なうことなく、組み立ての信頼性を確保します。

レーザー溶接式エアチャンバーボックス：製造工程と利点

レーザー溶接は、カスタムステンレスアセンブリ向けに強力で漏れのない接合部を形成することで、切断作業を補完します。このプロセスでは、カバーガスを使用して溶接部を保護し、強力で漏れのないシールを実現します。この切断と溶接の組み合わせにより、高精度（±0.1 mm）、熱影響部の最小化、非接触加工が実現します。これらの特長により、微細な亀裂や熱による歪みを防ぎ、気密性の高いシールを保証します。制御された不活性環境により酸化を防ぎ、クリーンで汚染のない溶接を実現します。最終製品は、気泡のない滑らかな継ぎ目となり、漏れのない性能を保証します。板金レーザー切断から最終組立までを統合したこのアプローチにより、最も要求の厳しい用途にも優れた品質を提供します。

板金レーザー切断は比類のない精度と速度を実現しますが、その成否は材料の選定、厚み、そして適切なセットアップにかかっています。プロジェクトの複雑さ、数量、そして許容誤差要件を慎重に評価してください。切断、溶接、仕上げまでトータルソリューションを提供する専門業者と提携することで、あらゆる部品において一貫した品質を確保できます。金属レーザー切断に関するご相談や無料見積もりについては、今すぐお問い合わせください。

よくある質問

板金レーザー切断では、どのくらいの厚さの板材を加工できますか？

厚さ0.15mmから25mmまでの材料を加工できます。薄い材料の場合、寸法精度は±0.1mmを維持し、きれいなエッジと安定した品質を保証します。

レーザー切断以外に、どのような付帯サービスを提供していますか？

レーザー切断に加え、バリ取り、曲げ加工、溶接、表面仕上げも承ります。この包括的なソリューションにより、納期短縮と仕入先管理の簡素化を実現します。

特注のステンレス鋼部品の品質をどのように保証していますか？

厳格な検査プロセスにより、すべての部品がお客様の仕様に合致していることを確認します。CNC機器により、生産ロット全体を通して再現性の高い精度が保証されます。
