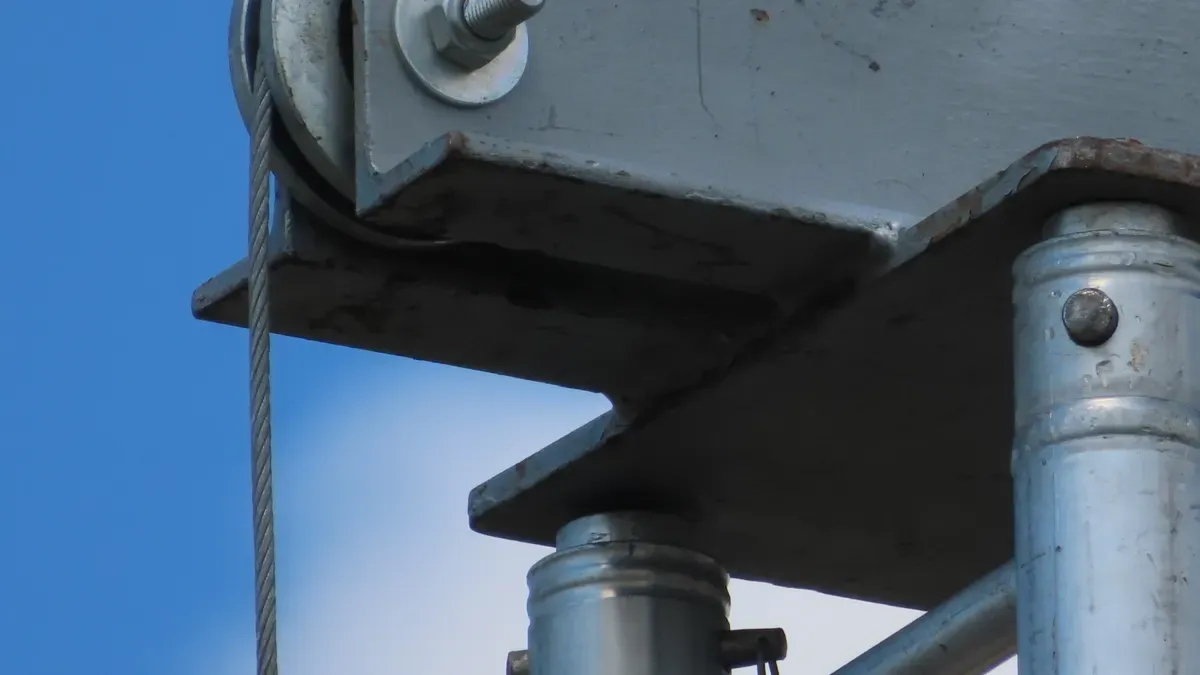

デザインと注文 特注の頑丈な金属製ブラケット オンラインで見積もりを依頼するには、まず正確な使用荷重、力ベクトル、穴の形状、および取り付けスペースの制約を定義する必要があります。次に、厚板金属を選択し、2Dまたは3D CADモデルを準備して、それらをオンライン見積もりプラットフォームに直接アップロードし、即座に製造を開始できます。
必要な荷重を計算し、高応力箇所を強化するためにガセットを追加してください。
錆びや曲がりを防ぐために、丈夫な素材と保護コーティングを選びましょう。
迅速な製造のために、正確なSTEPまたはDXF形式のCADファイルをオンラインでアップロードしてください。

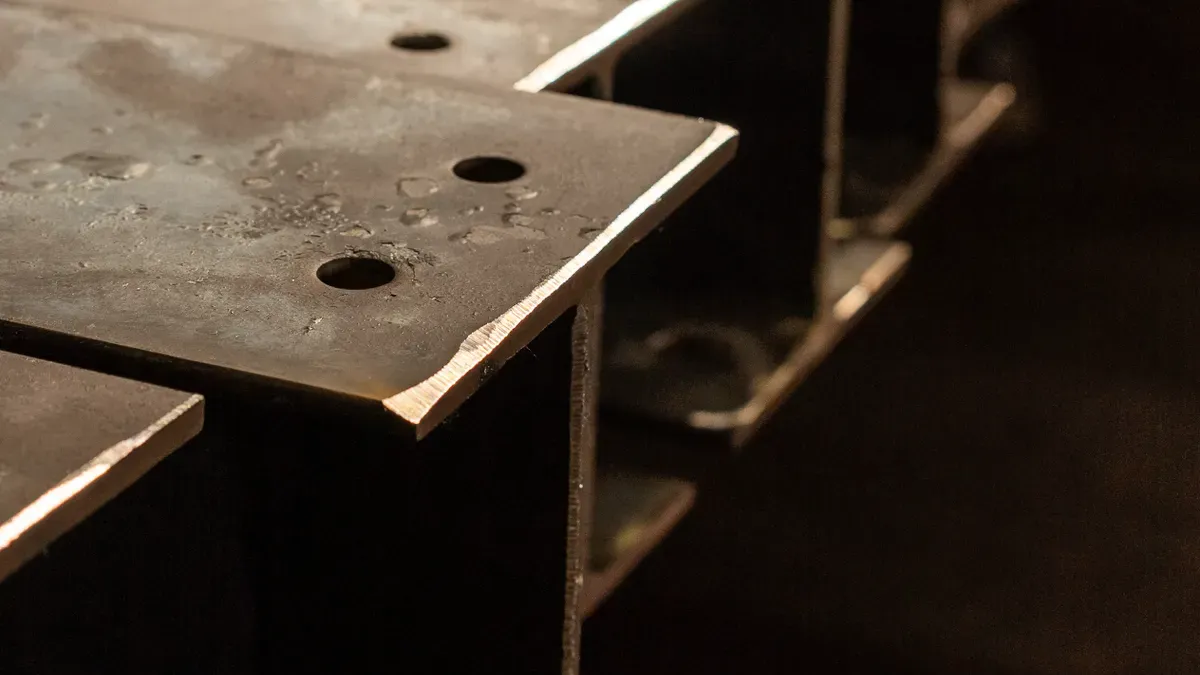

信頼性の高い構造部品を設計するには、綿密な計画と正確な技術パラメータが必要です。物理的な重量要求を精密な幾何学的形状に変換しなければなりません。適切なエンジニアリングによって、極端な運転負荷下における構造疲労、永久変形、および機器の故障を防ぐことができます。
部品を製造する前に、静荷重と動荷重の両方を計算する必要があります。静荷重は静止時の重量を表し、動荷重は振動、衝撃、および動きを考慮した荷重です。絶対的な安定性を確保するために、すべての取り付け面における総荷重分布を計算してください。
プロからのアドバイス: 用途に応じて、常に1.5~3.0の安全率を適用してください。産業機械の取り付けには、標準的な壁面取り付けよりも高い安全マージンが必要です。
ブラケットが曲がる箇所や支持構造物に接続される箇所など、応力集中箇所を特定してください。力ベクトルは、曲げ半径や取り付け接合部に直接大きな応力を集中させます。曲げ角度に沿って三角形のガセットや垂直補強材を追加することで、応力集中を軽減できます。これらの補強材は、力を均等に分散させ、過剰な材料重量を増やすことなく剛性を高めます。
負荷タイプ | 主な原因 | デザインソリューション |
|---|---|---|
静荷重 | 機器の自重 | 材料の厚みを増やす |
動的負荷 | モーターの振動または衝撃 | ガセットとロック金具を組み込む |
片持ち梁の力 | オーバーハング機器のてこの原理 | フランジの長さを延長し、補強材を追加する。 |
特殊な構造用途の場合、 特注製作の産業機器用キャビネットフレーム精密な荷重計算により、連続的な重負荷運転下でも長期的な耐久性が保証されます。
取り付け穴を戦略的に配置することで、最大限の荷重保持力を確保し、材料のせん断を防ぎます。穴の端と外側ブラケットの境界との間には、材料の厚さの2倍以上の距離を確保してください。穴を端に近づけすぎると、周囲の金属が弱くなります。
避ける 穴を開ける レーザー切断や曲げ加工の後では、加工後の修正によって寸法精度が低下するため、穴の形状はすべて最初のCADモデルに直接プログラムしてください。
せん断荷重と引張荷重の要件に基づいて、適切な締結具を選択してください。
グレード8六角穴付きボルト: 高振動機械構造に最適です。
構造用アンカーボルト: 重いフレームをコンクリート基礎に直接固定するために不可欠です。
皿ネジ: 滑らかな外装ケースへの面一取り付けに最適です。
適切なファスナークリアランスを確保することで、最終取り付け時の固着を防ぎます。最終組み立て時に位置合わせの柔軟性が必要な場合は、長穴を設けてください。
高容量の棚システムを構築するには、正確な 設計と測定 最初から、壁の間柱の位置、壁アンカーの定格、棚の奥行きを評価する必要があります。棚が深いほど物理的なてこの原理が働き、上部の壁固定具にかかる引張力が大きくなります。
組み立てる際 DIY金属製棚受け金具 工業用保管場所や、工具が密集した作業場では、垂直脚を延長して、スタッドに沿った複数の取り付けポイントを覆うようにします。この構成により、張力がより広い表面積に分散されます。
エンジニアリング 特注の頑丈な金属製ブラケット オンラインでは、フランジの寸法、穴の位置、補強リブなどを、お客様のカスタムレイアウトに合わせて正確に指定できます。
最適な素材と保護仕上げを選択することで、構造的な破損を防ぐことができます。
適切な合金を選択することで、部品の耐久性と耐荷重が決定されます。炭素鋼は、重機フレームに優れた構造強度を提供します。ステンレス鋼は、過酷な環境条件や化学物質に対する耐性を備えています。アルミニウム押出材は、モジュール式構造ブラケット設計において優れた強度対重量比を実現し、部品重量の軽減と高い汎用性を実現しながら、強力な構造支持を可能にします。
合金/グレード | 極限引張強度範囲 | 降伏強度範囲 |
|---|---|---|
ASTM A36炭素鋼 | 400~550MPa | 250~350MPa |
304ステンレス鋼 | 515~750 MPa | 205~300 MPa |
6061-T6アルミニウム合金 | 290~310 MPa | 240~275MPa |
板材が厚いほど、より高い機械的負荷に耐え、動的な力によるたわみを軽減できます。しかし、板材が厚くなると、CNCプレスブレーキ成形時の曲げパラメータが変わります。プレスブレーキでのエアベンディングでは、内側の曲げ半径は板金の厚みが増すにつれて1対1の線形比率で直接比例します。これらの大きな曲げ半径に対応するために、CADファイルのジオメトリを調整する必要があります。
適切な表面保護を行わないと、金属表面は急速に劣化します。そのため、使用環境に合わせて仕上げ工程を選択する必要があります。
🛠️ ちょっとしたコツ: 粉体塗装は、屋内機械フレームに優れた耐擦傷性を提供します。屋外の鋼製部品は、高温多湿や錆から保護するために、溶融亜鉛めっきまたは亜鉛メッキを使用してください。
特注の頑丈な金属製ブラケット、または特殊機器筐体用の特注の頑丈な金属製ブラケットを指定する場合、高品質の仕上げにより機械的完全性が維持され、プロフェッショナルな工業的な外観が実現します。

デジタルワークフローは、初期のデジタル設計から完成した構造ハードウェアへの移行を効率化します。オンラインプラットフォームは正確なCADファイルを直接受け入れるため、手作業による処理時間を短縮し、コストのかかるコミュニケーションの遅延を排除できます。
カスタムブラケット製造ポータルにアップロードする前に、エンジニアリングファイルを正しくフォーマットする必要があります。デジタル機械は、完全な幾何学的解析のために、STEPやIGESなどの標準的な3Dファイル形式を読み取ります。2D DXFまたはDWG形式を使用した平面プロファイルのエクスポートは、平面シート製造のための自動ツールパス作成に役立ちます。
正確な物理的比率を維持するために、適切なエクスポート設定に従ってください。
設定/要件 | 輸出のためのアクション | スケール歪み防止 |
|---|---|---|
図面スケール | 実物大(1:1)で2Dモデルを直接作成します。 | 物理的な寸法がCADの形状と一致することを保証します |
基本ユニット | 設計を開始する前に、単位をミリメートルで定義してください。 | レーザー切断時の単位不一致エラーを防止します |
単位変換 | インチ単位で描画されたジオメトリをエクスポート時にミリメートルに変換する | 部品が実際のサイズの1/25.4まで縮むのを防ぎます |
鮮明なCADモデルは、信頼性の高い実物部品を生み出します。以下の重要なファイル準備手順を適用してください。
輸出規模: すべてのCADファイルは、厳密に1:1の実寸大で作成およびエクスポートしてください。単位はインチまたはミリメートルを使用することをお勧めします。
クリーンな形状: エクスポートする前に、スケッチから不要な補助線や投影された形状を無効化または削除してください。
STEPエクスポート設定: STEPフォーマットオプションが利用可能で正しくエクスポートされるように、ボディレベルではなくコンポーネントレベルで作業およびエクスポートを行ってください。
複雑なアセンブリでは、個々のコンポーネントのエクスポートが必要です。たとえば、 OEM向け板金製バッテリーボックスの製造・組立サービス レーザー加工の正確な経路を確保するためには、ブラケット、構造フランジ、および外側パネルごとに個別のファイルが必要です。
最新のウェブインターフェースは、アップロードされたファイルを瞬時に分析します。これらのプラットフォームは、材料の体積、板厚、曲げ回数、ツールパスなどを自動的に評価します。
オンラインのカスタム製造プラットフォームは、従来の購入チャネルに比べて大きな利点を提供します。
指標/側面 | オンライン製造サービス | 地元の機械工場 |
|---|---|---|
見積もりリードタイム | 即時または当日中に自動見積もりを提供 | 手動対応には3~5営業日かかります |
生産・配送リードタイム | 3日以内の納期を保証。配送期間も3日間です。 | 店舗の受注状況によっては最大2週間の遅延が発生する場合があります。 |
費用要因とセットアップ料金 | 自動ツールパス生成によるコスト削減。最低注文数量(MOQ)なし。 | 手作業によるセットアップと機械工の人件費が高いため、少量生産には割高になる。 |
価格設定モデル | 標準化され、透明性があり、予測可能 | 現在の業務量に応じて変動します。 |
自動化されたソフトウェアは、ファイルアップロード時にリアルタイムで設計フィードバックを提供します。穴が端に近すぎる場合や、曲げ半径が物理的な工具の限界を超えている場合は、システムが即座に警告を発します。高速レーザーカッターは、ファイル承認後すぐに金属板の切断を開始し、続いて自動CNCプレスブレーキが金属を精密な3次元形状に曲げます。合理化されたオンライン板金加工サービスは、最小注文数量なしで迅速な納期を実現しながら、最大0.125インチまでの精密な材料厚に対応します。
最終的なデジタル注文校正を確認することで、コンポーネントが厳格な物理的適合仕様を満たしていることが保証されます。標準的な製造基準は、精密なコンピュータ制御プロセスを規定します。 ISO 2768-mK 一般的な制限を定義します。 m (中程度)は線形許容値を設定しますが、 K 平面度や垂直度などの幾何学的パラメータを制御する。
製造工程 | 標準仕様 | 達成可能な線形精度 |
|---|---|---|
レーザー切断 | ISO 2768-mK | ±0.1 mm~±0.2 mm |
板金曲げ加工(CNC/プレスブレーキ) | ISO 2768-cK | ±0.2 mm~±0.5 mm |
複雑な板金形状では、累積的なばらつきによって最終取り付け時にファスナー穴の位置ずれが生じる可能性があります。最終設計レビューの際に、以下の要素を評価してください。
製造要因 | 取り付けおよび穴の位置合わせへの影響 | 推奨される設計上の緩和策 |
|---|---|---|
マルチベンドプロファイル | 角度誤差(1ヒットあたり約0.5°)は曲げ加工全体に蓄積され、最終フランジの穴の位置が最大1/16インチずれる。 | 寸法を連鎖させるのではなく、単一の機能データムから重要な特徴を寸法決定する |
後処理(コーティング) | 粉体塗装は3~7ミルの材料を追加し、クリアランスギャップを縮小し、穴の位置をずらします。 | 仕上げ後の状態を考慮して、クリアランス穴のサイズを決定する。 |
曲がり線への近接性 | 2T + R の範囲内に穴を配置すると、成形中に金属が伸びるため、円形の穴が楕円形に変形します。 | 穴は必ず塑性変形領域の外側(2T + R より遠い位置)に配置してください。 |
一般的な部品シフト | 曲げ部における±0.020インチ程度のずれは、ねじ山に過度の応力がかかり、ねじ山の損傷につながる。 | 標準的な丸穴を、自動位置合わせ機能付きの「着地ゾーン」として機能するスロットに置き換える |
💡 デザインのヒント: パターン内の締結部品の数が増えるにつれて、累積誤差が大きくなるため、個々の穴の製造許容範囲をより厳しくする必要があります。標準的な円形の穴をスロットに置き換えることで、複数の曲げ加工部にわたって自己位置合わせ可能な着地ゾーンを作成できます。
入念なファイル準備と公差検証により、お客様の特注の頑丈な金属製ブラケットは、機器フレームにすぐに取り付けられる状態で納品されることが保証されます。
特注の頑丈な金属製ブラケットを設計するには、明確な構造仕様、高強度金属、精緻な仕上げ、そして正確なCADデータのアップロードが必要です。ご注文前に、以下の事前チェックリストをご確認ください。
寸法公差と穴の位置合わせを確認する
板厚に応じた適切な曲げ半径を確認してください。
保護表面コーティングを指定してください
ハードウェアのサイズとファスナーの互換性を確認してください。
今すぐCADモデルを当社のオンライン製造プラットフォームにアップロードして、即座に見積もりを受け取り、プロジェクトのワークフローを加速させましょう!
💡 すぐに回答が必要ですか? カスタムブラケットのCADモデルをオンラインで送信する前に、これらのよくある質問をご確認ください。
完全な形状評価を行うには、3D STEPまたはIGESファイルをアップロードしてください。精密な平面レーザーカットには、2D DXFまたはDWGファイルを送信することも可能です。
使用環境に応じて、適切な表面保護仕上げを選択してください。屋内機器のフレームには耐久性の高い粉体塗装を、屋外用途には亜鉛メッキを施してください。
スロット穴は、複雑な曲げフランジ全体にわたって位置合わせの柔軟性を提供します。また、製造上のわずかな公差を吸収し、最終的な機器組み立て時に締結具が固着するのを防ぎます。
