カスタム金属筐体の製造において、IP規格への準拠を確保するにはどうすればよいでしょうか？

IPレーティングのコンプライアンスを確保する 板金加工サービス まず、必要なIPレベルを明確に特定することから始めます。エンジニアは、IP保護に影響を与える環境要因を考慮する必要があります。設計から材料選定に至るまで、各段階でIP仕様を慎重に統合することが求められます。シーリング方法や製造工程はIPの有効性に影響を与えます。試験によってIP規格が検証され、高額な故障を防ぐことができます。業界標準はIP評価の指針となり、規格不適合に伴うリスクを回避するのに役立ちます。段階的なプロセスにより、あらゆる筐体において信頼性の高いIP保護が実現します。

主なポイント

• 粉塵や水に対する適切な保護を確保するため、設計プロセスの早い段階で必要なIP等級を特定してください。

• 筐体の耐久性とIP規格への準拠性を高めるために、適切な材料とシーリング方法を選択してください。

• 筐体が規定のIP規格を満たしていることを確認するため、粉塵や水の侵入試験を含む徹底的な試験を実施してください。

• 知的財産権の遵守を損なう可能性のある一般的な落とし穴を避けるため、製造工程においては業界標準とベストプラクティスに従ってください。

• コンプライアンス遵守の証明と顧客との信頼構築のため、すべての試験および認証プロセスを文書化してください。

IPレーティングとコンプライアンスの理解

IPコードの説明

IPコードは、電気機器筐体の保護等級を分類するための国際標準規格です。国際電気標準会議（IEC）がIEC 60529規格で定めたこの規格は、シンプルな構造になっています。コードは「IP」という文字で始まり、その後に2桁の数字が続きます。最初の数字は、筐体が粉塵などの固体物体からどの程度保護されるかを示し、2桁目の数字は防水等級を示します。

以下の表は、IPコードの構造を示しています。

各IP等級は、筐体の防塵・防水性能を明確に示しています。例えば、IP66の筐体は、粉塵や強力な噴流水から完全に保護します。最初の数字は0～6、2番目の数字は0～9の範囲で表されます。この構造により、ユーザーはニーズに合った筐体を簡単に選択できます。

IPレーティングが重要な理由

IP等級は、金属製筐体の安全性と耐久性を確保する上で重要な役割を果たします。これらの等級は、エンジニアや製造業者がさまざまな環境の要求に合わせて筐体を選定するのに役立ちます。IP等級の最初の数字は固体粒子に対する保護レベルを示し、2番目の数字は液体に対する保護レベルを示します。この方法により、ユーザーは筐体が過酷な条件下でどの程度性能を発揮するかを理解できます。

業界標準では、厳格なIP等級への準拠が求められています。IECなどの組織が定める規格は、様々な用途における防塵・防水性能の最低レベルを定義しています。また、耐腐食性に関する要件を規定し、屋内使用と屋外使用を区別しています。適切なIP等級を満たさないと、結露、腐食、さらには機器の故障といった問題が発生する可能性があります。これらの規格を遵守することで、メーカーは筐体が確実な保護性能を発揮し、顧客のニーズを満たすことを保証できます。

金属筐体製造におけるIP要件の決定

環境および用途ニーズの評価

エンジニアは、金属筐体の製造において適切なIP等級を選択する前に、環境と用途を評価する必要があります。それぞれの環境には、必要な侵入保護レベルに影響を与える特有の課題が存在します。以下の表は、選択プロセスに影響を与える環境要因をまとめたものです。

アプリケーション固有のニーズも、最低限必要なIP等級を決定する上で重要な役割を果たします。エンジニアは、以下の点を考慮する必要があります。

• 建設現場の粉塵や産業汚染物質などの微粒子状物質への曝露レベルを評価する。

• 断続的な飛沫や直接浸漬など、液体の​​接触パターンを理解すること。

• 動作温度範囲は、氷点下から高温環境までを考慮に入れています。

• 高度変化や高圧洗浄への曝露など、圧力変動を評価する。

屋外の囲いは、屋内の囲いよりも過酷な環境にさらされることが多い。以下の表は、屋内と屋外の環境における要件を比較したものである。

業界標準の評価

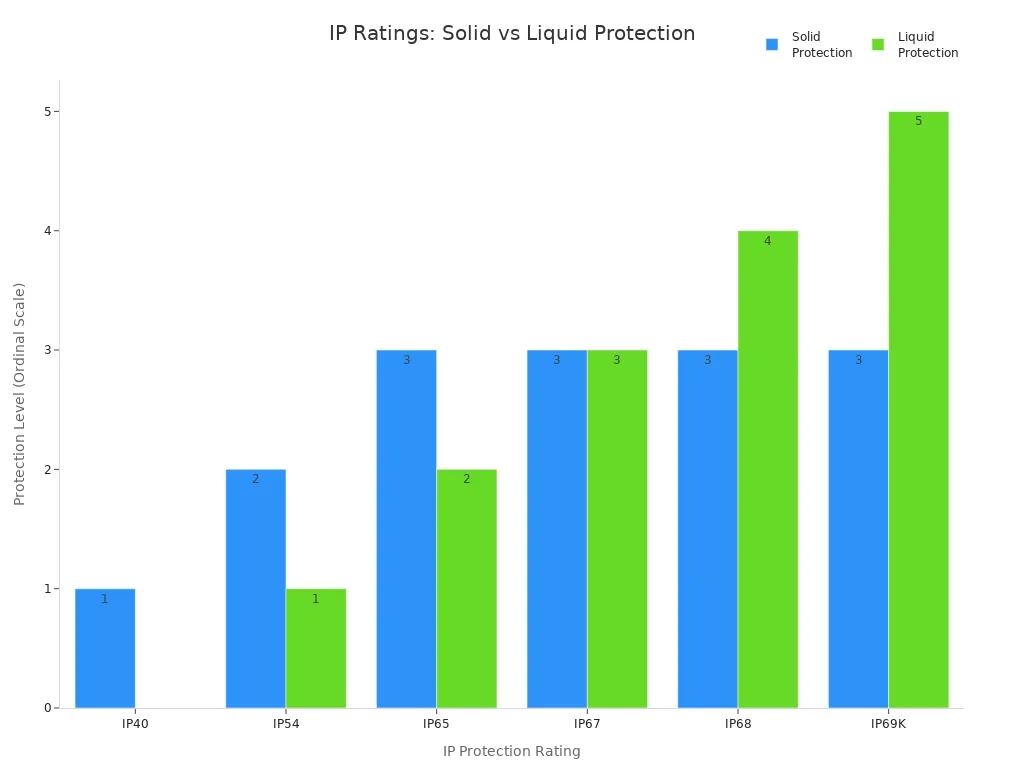

業界標準は、金属筐体の製造において適切なIP等級を選択する際の指針となります。これらの規格は、固体と液体の両方に対する最低限の侵入保護レベルを規定しています。以下の表は、異なるIP等級が固体と液体の侵入保護レベルをどのように変化させるかを示しています。

適切なIP等級を選択することで、法令遵守が確保され、機器を環境上の危険から保護できます。エンジニアは、筐体の侵入保護等級を、用途における特定の危険に合わせる必要があります。固体と液体の両方の侵入を考慮することで、金属筐体の製造において、信頼性の高い性能と長期的な耐久性を実現できます。

侵入保護を考慮した設計

材料選定

適切な材料の選択は、カスタム筐体の高いIP等級を実現する上で極めて重要な役割を果たします。エンジニアは筐体本体にアルミニウムやステンレス鋼などの金属を選択することがよくあります。アルミニウム製の筐体は、特に陽極酸化処理や粉体塗装を施すと高い耐食性を発揮し、屋外や産業環境で優れた性能を発揮します。ステンレス鋼製の筐体は堅牢な保護性能を提供しますが、重量があるため追加の支持が必要になる場合があります。どちらの材料も精密な機械加工が可能であり、これにより密閉性を高め、必要なIP等級を維持することができます。

侵入保護を設計する際には、シール材とガスケット材の選定も同様に重要になります。一般的に使用される材料には以下のようなものがあります。

• シリコーンおよびフルオロシリコーン

• シリコンスポンジとフォーム

• 固体シリコンシートとゴム

• シリコーンエラストマー

• 布で補強された素材

• プラチナ硬化シリコーンと高粘度ゴム

• 宇宙グレードのシリコン

• 成形用化合物および液状シリコーンゴム

• 導電性エラストマーおよびEMIガスケット材料

• 導電性フォーム

• ESD保護材料

• ポーロンおよび熱界面材料

• フルオロエラストマー（FKM）材料

• 独立気泡スポンジと固体シートゴム

• UL規格ガスケット材料

これらの材料は、筐体内部への粉塵や水の侵入を防ぐのに役立ちます。適切な材料を選択する際には、環境、温度範囲、化学物質への曝露などを考慮する必要があります。筐体材料とガスケット材の適切な組み合わせにより、筐体は要求されるIP等級を満たし、長期的な保護性能を確保できます。

囲いの形状

筐体の形状は、高いIP等級の達成と維持に直接影響します。重要な設計原則としては、継ぎ目や開口部を最小限に抑え、あらゆる侵入経路を密閉し、重ね合わせ接合部や二重シール機構を採用することが挙げられます。エンジニアは、液体の蓄積を防ぐために、傾斜した上面を持つ筐体を設計します。この設計により、水がデリケートな部分から遠ざかり、汚染のリスクが低減され、衛生基準への準拠が促進されます。特に、滞留水がシールを損傷したり、細菌の増殖につながる可能性がある業界では、排水性の良い設計が重要です。

効果的な筐体形状には、圧力と通気を考慮することも重要です。適切な通気は筐体内部の圧力上昇を防ぎ、圧力上昇によってシール部から水や埃が侵入するのを防止します。エンジニアは、侵入の可能性のある弱点を減らすために、角を丸くしたり、滑らかな形状にしたりすることがよくあります。これらの点に重点を置くことで、筐体が過酷な環境下でもIP等級を維持できるようにしています。

IP65やIP66といった一般的なIP規格では、粉塵に対する完全な保護と噴流水に対する耐性が求められます。これらの規格は、すべての接合部を密閉し、すべての開口部にガスケットを使用し、効率的に水を排出するように筐体を設計することで達成されます。カスタム筐体プロジェクトでは、わずかな設計上の欠陥でも侵入保護性能を損なう可能性があるため、形状に細心の注意を払うことが重要です。

シール材とガスケットの選択

シールとガスケットは、粉塵や水の侵入を防ぐ最前線の防御機構です。ガスケットの材質と配置は、特にIP67以上の高いIP等級を実現するために非常に重要です。推奨される材質には、EPDM、ネオプレン、シリコーン、ポリウレタンフォームなどがあります。それぞれの材質には独自の特性があります。

エンジニアは、隙間や脆弱な角のない、連続したガスケット経路を確保する必要があります。適切な溝の深さと幅により、通常25～30%のたわみという適切な圧縮が可能になります。ファスナーの密度と配置は、ガスケットの圧縮の均一性に影響し、これは確実なシールに不可欠です。ファスナーは周囲に3～4インチ間隔で配置する必要があります。適切なトルクは非常に重要です。トルクが小さすぎると漏れの原因となり、大きすぎるとガスケットを損傷する可能性があります。

一体型ガスケットは取り付けが簡単で、漏れ経路を最小限に抑えます。複数部品で構成された設計は柔軟性に優れていますが、シール性能に課題が生じる可能性があります。適切なガスケット設計（材質選定や形状など）を行うことで、湿気や粉塵の侵入を効果的に防ぐことができます。また、エンジニアは長期耐久性試験や厳格な試験を実施し、シールが長期間にわたって効果を維持することを確認する必要があります。

侵入保護設計には、材料の選択から筐体の形状、シーリング方法に至るまで、あらゆる細部に細心の注意を払う必要があります。これらの手順に従い、 ワンストップ板金ソリューションエンジニアは、必要なIP規格を満たす、あるいはそれを上回るカスタム筐体を作成し、過酷な環境下でも信頼性の高い保護を提供することができます。

知的財産権の遵守のための製造および試験

製造におけるベストプラクティス

メーカーは、すべての板金筐体において一貫したIP等級を達成するために、厳格なベストプラクティスに従っています。製造を開始する前に、用途のニーズと準拠基準を明確に定義します。エンジニアは、保護基準に適合し、熱管理のための構造的完全性を確保する材料を選択します。電子機器と筐体壁の間に適切な間隔を設けることで、粉塵や水の侵入に対するIP等級を遵守します。また、高感度電子機器を干渉から保護するために、EMIシールドも考慮します。

品質管理対策は、IP規格への準拠を維持する上で極めて重要な役割を果たします。チームは組み立て時にシールやファスナーを検査します。また、一般的なミスを防ぐために、一貫した製造プロセスを徹底します。例えば、コネクタの公差を無視したり、ケーブルの曲げ半径の要件を軽視したりすると、保護性能が損なわれる可能性があります。通気孔を水に浸かる箇所の近くに設けたり、ボスを厚くしすぎたりすると、ヒケが発生して筐体の有効性が低下する可能性があります。メーカーは、適切な保護性能を維持するために、電子機器と筐体壁の間に十分な間隔が確保されるように配慮しています。

ヒント：製造工程における一貫した品質管理により、各板金筐体が必要なIP規格を満たし、電子機器を確実に保護することが保証されます。

侵入保護試験

試験と検証により、板金筐体の設計が規定のIP規格を満たしていることが確認されます。エンジニアは、防塵・防水性能を評価するために侵入保護試験を実施します。彼らは、実際の使用環境をシミュレートするために、特殊な機器と方法を使用します。

• 粉塵侵入試験：技術者は、粉塵粒子が循環するチャンバー内に筐体を設置します。真空を用いて圧力変化をシミュレートします。試験に合格するには、筐体内に粉塵が侵入しないことが条件となります。

• 浸水試験：チームは、板金製の筐体を規定の深さの水中に少なくとも30分間浸します。試験中および試験後に、筐体内部に水が浸入してはなりません。

• 外部着氷試験：この試験では、筐体表面に氷が形成された際の筐体の健全性を評価します。筐体は、凍結条件下でも機能を維持し、損傷を受けないことが求められます。

試験および認証プロセスにより、筐体が必要な定格を満たしていることが確認されます。エンジニアは結果を文書化し、性能をレビューして準拠性を確保します。一貫した品質を維持するために、筐体の各バッチごとに侵入保護試験を繰り返します。

注：板金筐体プロジェクトにおいて、信頼性の高いIP等級を取得するには、試験と検証が不可欠です。これらの試験は、電子機器を粉塵、水、および環境上の危険から保護します。

認証および文書化

認証および文書化は、特注板金筐体の製造におけるIP規格への適合性を証明するものです。認定試験機関は、試験合格後にIP試験報告書を発行します。エンジニアは、認証申請を裏付けるために、機械的試験データおよび検査記録を収集します。

• 認定された検査機関によるIP試験報告書

• 機械試験データ

• 検査記録

第三者認証は、IP等級に関する主張の信頼性を高めます。認証機関は認証業務を行い、板金筐体が過酷な条件下でも必要な性能を発揮することを保証します。IP規格への準拠を達成し、それを文書化することは、顧客と規制当局にとって共通の要件です。

補足：適切な認証と文書化は、メーカーが自社の板金筐体がIP規格を満たし、電子機器を確実に保護することを証明するのに役立ちます。

知的財産権コンプライアンスにおけるよくある落とし穴を回避する

設計上の見落とし

設計チームは、シーリングや侵入保護といった重要な側面を見落としがちです。初期段階の設計レビューは、シーリングを最初から中核要素として扱うことで、こうした問題を未然に防ぐのに役立ちます。エンジニアは、初期段階でガスケット材料、接合部の設計、そしてシーリングシステム全体を評価します。この積極的なアプローチにより、コストのかかるミスになる前に潜在的な問題を特定できます。侵入保護を早期に検討することで、筐体が必要なIP規格を満たし、性能を損なう可能性のある土壇場での変更を回避できます。

製造上の欠陥

製造上のミスは、知的財産権の遵守を損なうことがよくあります。よくあるミスとしては、ファスナーの間隔の問題、トルク仕様の不明確さ、不適切なネジ締めによる反りなどが挙げられます。ガスケット溝の位置ずれ、ネジ締めトルクの不均一、時間の経過とともに硬化または収縮する低品質のガスケットも、筐体の完全性を脅かします。粗い加工やバリがあると、ガスケットが完全に接触しない可能性があり、ケーブル挿入口、ボタン、ネジ穴の周りのシールを怠ると、脆弱性が生じます。ガスケットの圧縮が不十分だと、シールを迂回して水が浸入し、圧縮しすぎると、永久的な変形や隙間が生じます。コーナーの設計上の欠陥により、ガスケットがよじれたり、薄く伸びたりする可能性があります。

包括的な自動化戦略を導入している施設では、手作業によるエラーが少ないと報告されています。自動化により、一貫した実行、リアルタイム監視、およびインテリジェントなアラーム機能が実現します。プロセス制御は、製造エラーの削減において重要な役割を果たします。以下の表は、製造工程で使用される2種類の制御を示しています。

検査不足

不十分な試験は、IP規格への準拠違反の頻繁な原因となっています。チームは、防塵・防水性能を確認するために、徹底的な侵入保護試験を実施する必要があります。適切な試験を行わないと、筐体は実際の使用環境に耐えられない可能性があります。エンジニアは試験結果を文書化し、性能をレビューして、各筐体が必要なIP規格を満たしていることを確認します。定期的な試験は、電子機器の一貫した品質と確実な保護を保証します。

ヒント：早期の設計レビュー、厳格な製造管理、包括的なテストは、チームがよくある落とし穴を回避し、信頼性の高い知的財産権の遵守を実現するのに役立ちます。

IPレーティングのコンプライアンスを達成する カスタム板金加工 明確なプロセスが必要です。チームは環境条件を評価し、機器の統合を計画し、アクセス要件を考慮し、将来の拡張を考慮に入れ、よくあるミスを回避します。IP規格を理解し、設計に組み込み、テストを通じて検証します。規格や専門家に相談することで、IP準拠を確実にすることができます。環境対応アクセサリ、パネルマウント型ハードウェア、アクセスソリューションは、筐体の完全性をサポートします。現在のプロセスを見直し、専門家の指導を求めることで、IP保護と製品の信頼性が向上します。

よくある質問

金属製筐体におけるIP等級とはどういう意味ですか？

IP等級は、金属製筐体が粉塵や水からどの程度保護できるかを示す指標です。最初の数字は固体に対する保護性能、2番目の数字は液体に対する保護性能を表します。エンジニアはこれらの等級を用いて、筐体を環境要件に合わせて選定します。

エンジニアはIP規格への準拠をどのようにテストするのですか？

技術者は、ダストチャンバーや水中浸漬試験を用いて、筐体内部の漏れや粉塵の有無を確認します。これらの試験により、筐体が必要なIP規格を満たしていることが確認されます。

知的財産権の遵守において、材料選定が重要なのはなぜですか？

材質の選択は耐久性と密閉性に影響します。アルミニウムやステンレス鋼などの金属は腐食に強く、シリコンやEPDMなどのガスケット材は埃や水の侵入を防ぎます。適切な材質を選ぶことで、長期的な保護が確保されます。

知的財産権のコンプライアンスを達成する上でよくある間違いは何ですか？

設計チームは時にシールに関する細部を見落としてしまうことがあります。製造上のミスとしては、ガスケットの位置ずれや締結具の締め付けトルクの不適切などが挙げられます。テストが不十分だと、漏れや弱点を見落とす可能性があります。早期のレビューと厳格な管理は、これらの問題を未然に防ぐのに役立ちます。

IPレーティングのコンプライアンスにおいて、文書化は重要ですか？

文書によって、筐体がIP規格に適合していることが証明されます。エンジニアは試験報告書と検査記録を収集します。認定された試験機関による認証は、信頼性を高め、規制要件を満たすのに役立ちます。
