精密金属筐体はどのように製造されるのですか？

一枚の平らな金属板を、複雑で耐久性があり、完璧に一体化された筐体へと変えるには、一体何が必要なのか、考えたことはありますか？次世代の医療機器を設計する場合でも、自動化された機械を設計する場合でも、外装は内部の電子機器と同じくらい重要です。外装は、熱管理、構造的完全性、そして製品全体の寿命を左右するからです。

華舛成（HPS）では、製造プロセスを理解することが、エンジニアリングチームがより優れた、よりコスト効率の高い製品を設計する上で不可欠であると考えています。複雑な3D CADモデルを現実のものにする、板金加工の中核となるプロセスを詳しく見ていきましょう。

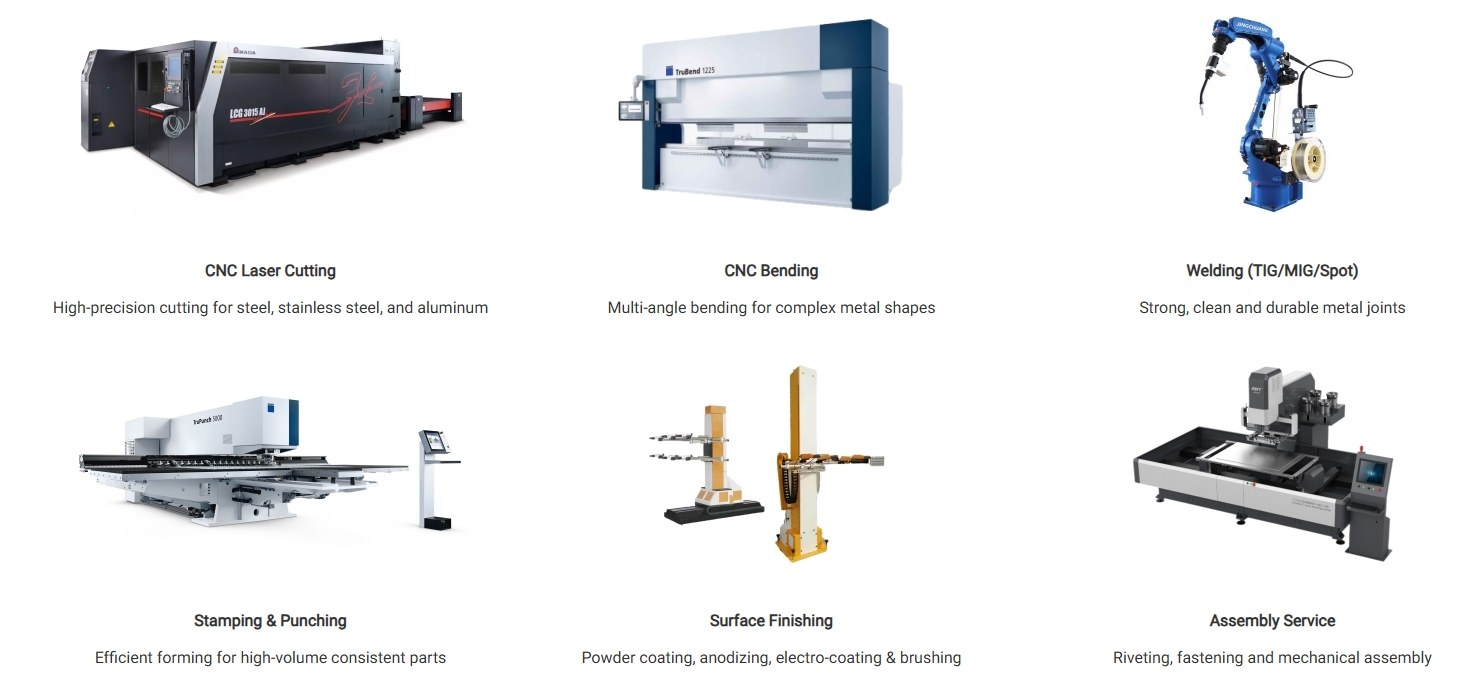

1. 精密ブランキング：レーザー切断とCNCパンチング

製造工程は「ブランキング」と呼ばれる工程から始まります。これは、アルミニウム、ステンレス鋼、冷間圧延鋼板などの平らな金属板を、基本形状に切断する作業です。最新の高出力ファイバーレーザーカッターは、驚異的な速度と精度で金属を切断し、バリ取りを最小限に抑えた滑らかな切断面を実現します。

複雑な通気孔、特注のルーバー、またはプレス加工が必要な部品には、CNCパンチングマシンが使用されます。これらのマシンは、1回のセットアップで複雑なパターン配列を効率的に作成し、発熱する電子部品に最適な空気の流れを確保します。

2. CNC曲げ加工および成形加工

平らなブランク材の準備が整うと、プレスブレーキへと移されます。CNC曲げ加工では、高度なソフトウェアを用いて、材料の厚さと降伏強度に基づいて正確な曲げ量とスプリングバック係数を計算します。寸法精度は、この工程において絶対に譲れないものです。

例えば、 カスタム板金製ラックマウントシャーシ データセンターにおいては、極めて厳しい曲げ公差を維持することが、マザーボード内部のスペーサーと外部のスライドレールが標準サーバーラック内で完璧に位置合わせされることを保証する唯一の方法です。わずか1ミリのずれでも、設置不良の原因となる可能性があります。

3. 高度な溶接および構造組立

複雑な形状は、一枚の連続したシートから折り曲げて成形できるとは限りません。複数の部品からなる設計では、精密な接合技術が求められます。材料や機械的要件に応じて、技術者はTIG（タングステン不活性ガス）溶接、MIG（金属不活性ガス）溶接、または高度なレーザー溶接を利用します。

熱による歪みを最小限に抑えつつ、深い溶接浸透を実現することは、特殊な技術です。この構造的完全性は、 重工業用機器ハウジングこれは、かなりの内部重量を支え、工場環境特有の激しい振動、粉塵、衝撃に耐えなければならない。

4. 表面仕上げとハードウェアの統合

最終段階では、保護、美観、組み立て準備に重点が置かれます。工業用粉体塗装、透明またはカラーアルマイト処理、細かなブラッシングなどの表面処理により、腐食を防ぎ、高級感のある外観を実現します。

さらに、PEMナット、フラッシュヘッドスタッド、キャプティブスクリューなどを板金に直接組み込むことで、単純な金属ボックスを組み立て準備済みのコンポーネントに変えることができます。精密な試験装置の場合、仕上げは 高精度アルミニウム製計器ハウジング 多くの場合、滑らかなブラッシング、電気的接地のための精密な導電性マスキング、およびポートを明確に識別するためのレーザー刻印による永久的なラベルの組み合わせが用いられます。

一般製造仕様

現代の板金加工における技術的な限界を理解していただくために、標準的な加工パラメータと能力の概要を以下に示します。

よくある質問（FAQ）

製造 高品質の金属製筐体 製造は、重機、精密工学、そして熟練した職人技の絶妙なバランスの上に成り立っています。レーザー切断、CNC曲げ加工、特殊溶接、表面処理といった工程を理解することで、より堅牢で組み立てやすく、視覚的にも魅力的な製品を設計できます。3D CADモデルから実物プロトタイプへの移行準備が整ったら、HPSのような経験豊富な製造施設と提携することで、設計意図を完璧に実現できます。
